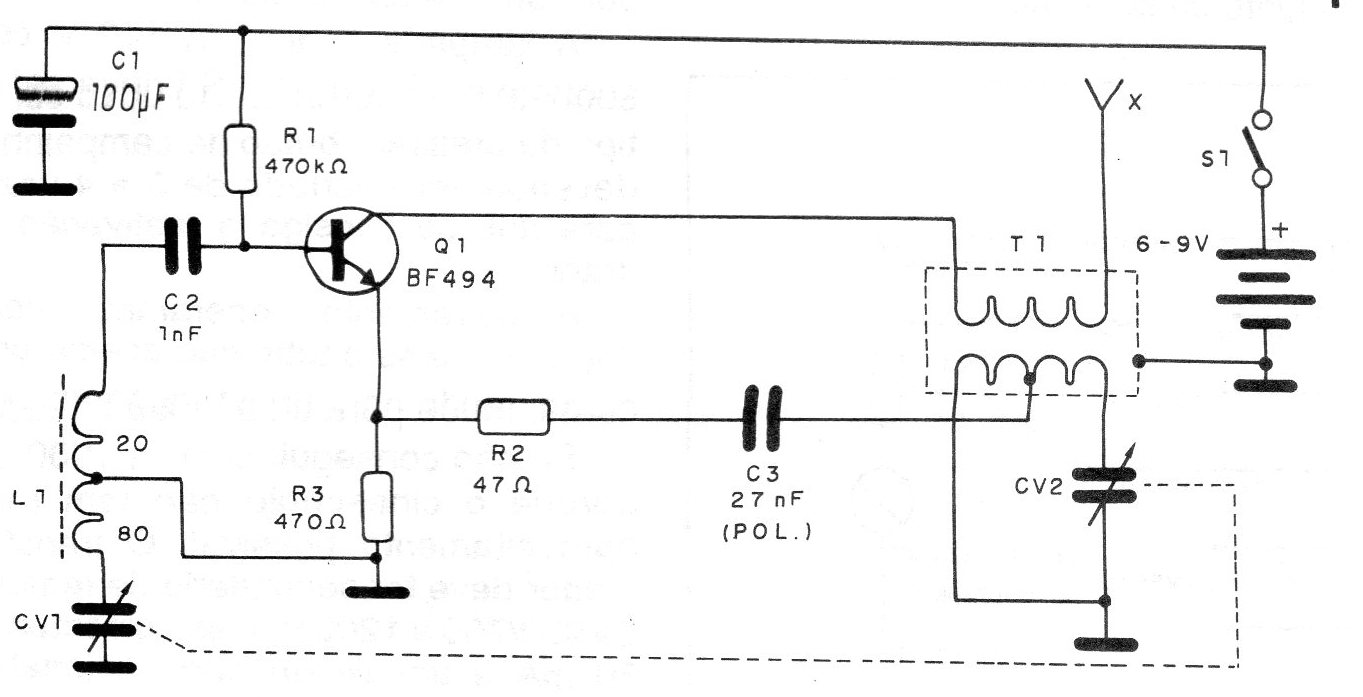

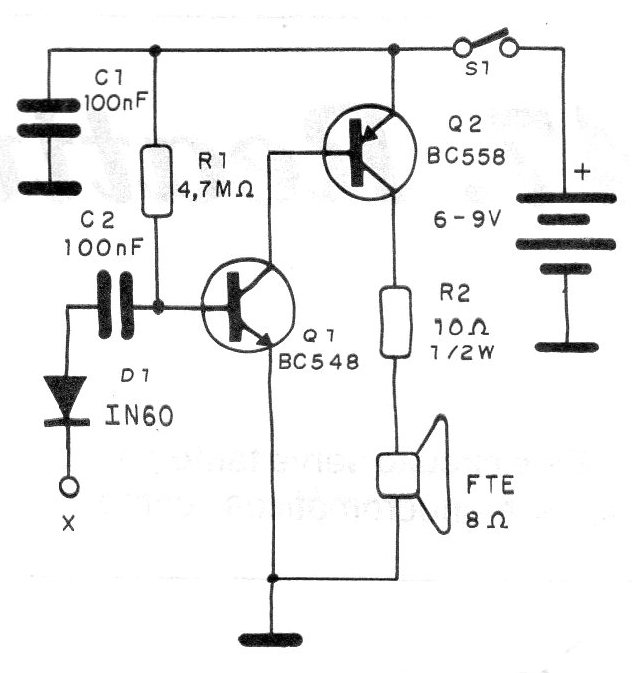

Na figura abaixo temos um sintonizador de AM e um amplificador simples. O circuito é de uma documentação de 1992 e tem sensibilidade bastante boa para a captação das estações locais. L1 é formada por 20 + 80 voltas de fio 28 num bastão de ferrite de aproximadamente 1 cm de diâmetro. T1 é um transformador do tipo oscilador encontrado em rádios transistorizados. A alimentação é feita com uma tensão de 6 a 9 V assim como do amplificador de áudio.
