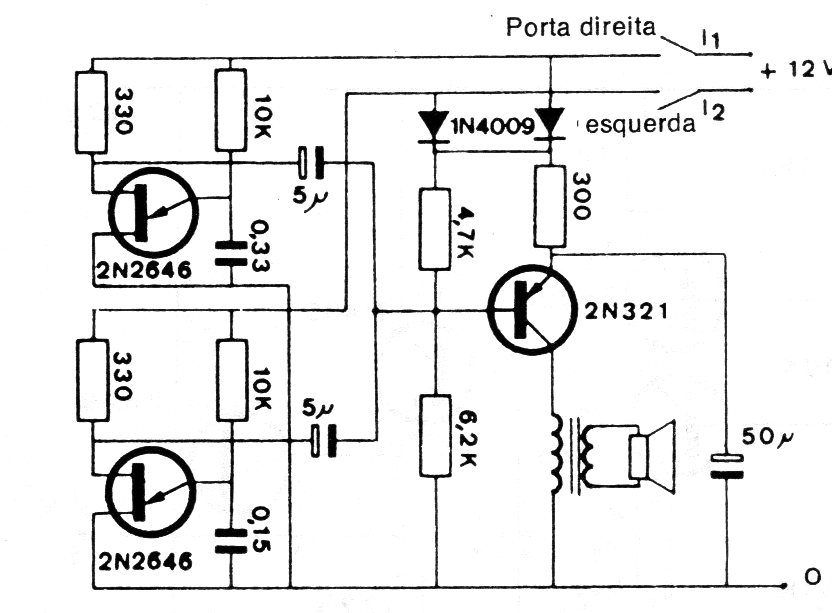

Este circuito utiliza transistores unijunção e aciona um pequeno alto-falante através de um transformador de saída. O circuito utiliza os sinais dos interruptores das portas do veículo protegido. Os transistores são os 2N2646 e o bipolar pode ser o BC548. O transformador tem de 50 a 200 ohms de impedância de primário.




| Clique na imagem para ampliar |
