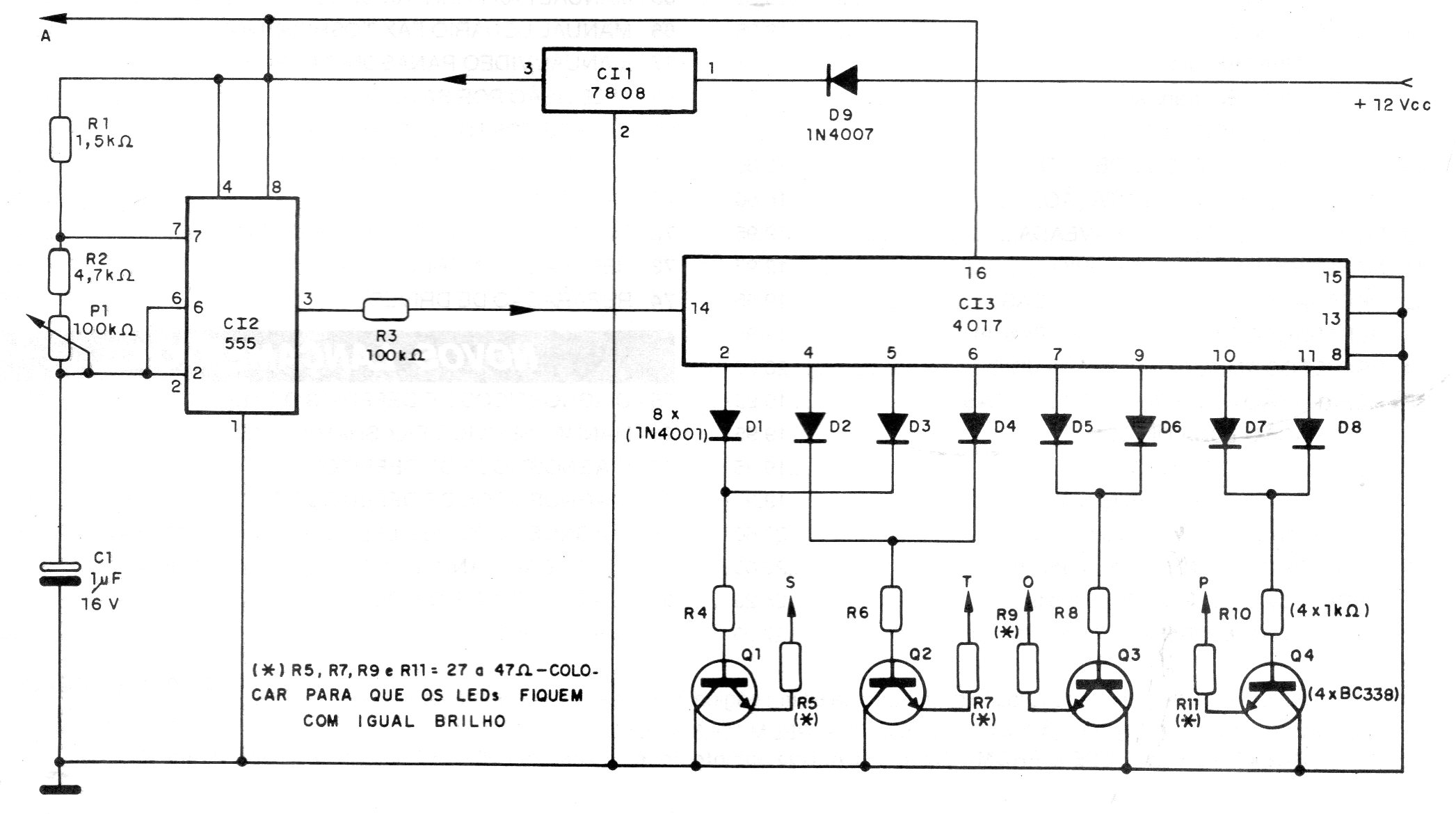

Este circuito consiste num sequencial que é acionado quando se pisa no pedal de freio (brake light). O circuito usa 4 ou mais LEDs são ligados nos emissores dos transistores e os valores dos resistores dependem do brilho desejado ou da quantidade de LEDs. A frequência do efeito é ajustada no trimpot.
