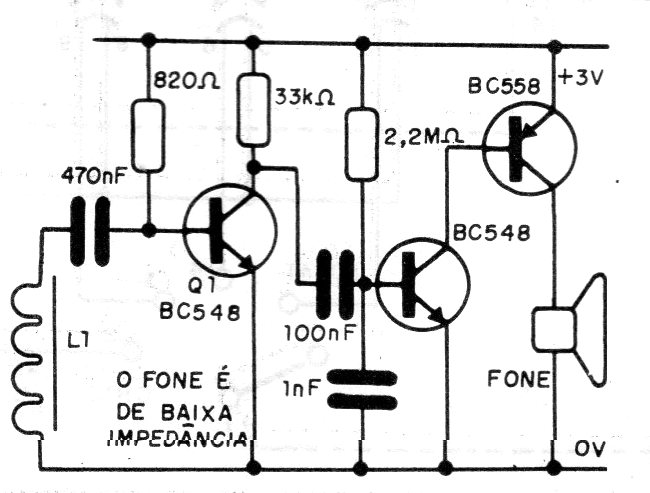

Este circuito capta através de uma bobina os sinais emitidos por outra bobina sob o tapete ligada à saída de um amplificador. L1 é o enrolamento primário de transformador de alimentação de 110 V x 6 V com corrente de 50 a 250 mA do qual tenha sido retirado o núcleo. O fone é de baixa impedância e a alimentação feita a partir de 2 pilhas pequenas ou AAA.
| Clique na imagem para ampliar |
