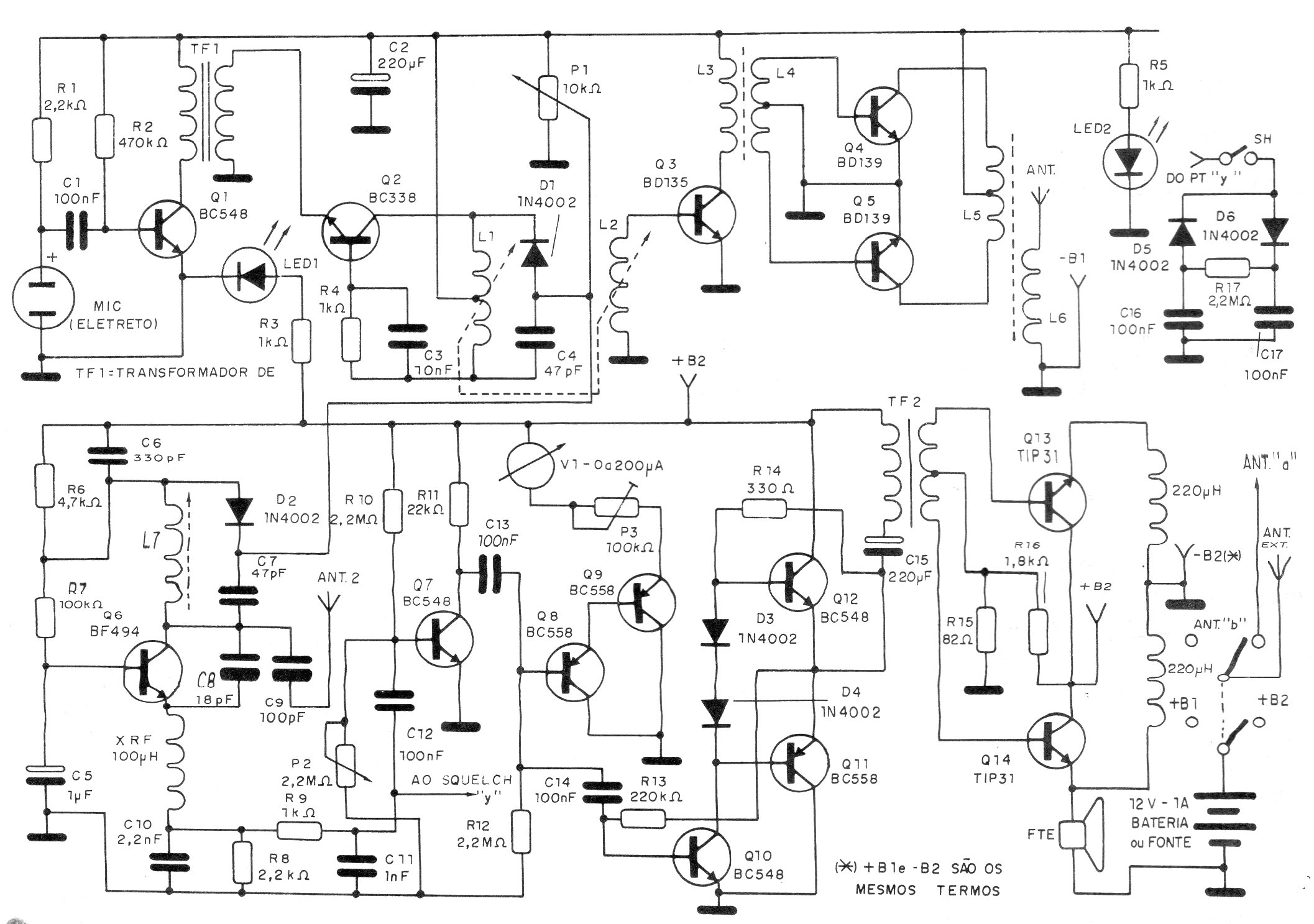

Este transceptor de alta potência fornece alguns watts de saída possibilitando assim comunicações a longas distâncias. L1 tem 22 espiras de fio22 em bastão de ferrite de 0,5 cm de diâmetro com 5 cm de comprimento. L2 tem 10 espiras de fio 22 ao lado de L1. L3 tem 20 espiras de fio 22 num bastão de ferrite de 5 cm com 0,5 cm de diâmetro. L4 tem 10 espiras de fio 22 ao lado de L3 no mesmo bastão. L5 tem 20 espiras de fio 22 num bastão de 5 cm x 0,5 cm e L6 tem 5 espiras de fio 22 no mesmo bastão de L5. L7 é formada por 22 espiras de fio 22 num bastão de 5 cm x 0,5 cm de diâmetro. T1 é um transformador de saída para transistores.
| Clique na imagem para ampliar |
