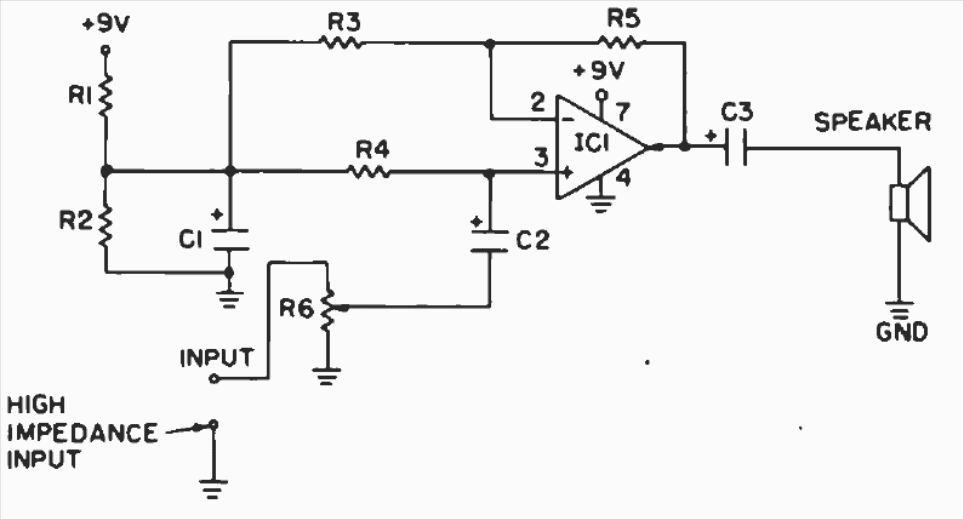

Este mini amplificador tem uma saída em alto-falante com uma potência de algumas dezenas de miliwatts. O ganho depende de R5 e fontes de alta impedância devem ser usadas na sua excitação. A fonte de 9 a 12 V não precisa ser simétrica. C1, C2 e C3 são de 100 uF, R1, R2 de 5k6, R3 de 1 k, R4 de 47k e R5, R6 de 100k. O alto-falante é de 8 ohms.
