A frequência do circuito mostrado depende da intensidade da luz que incide no foto-transistor. A faixa central de frequências, determinada por C1, com os valores dos componentes indicados está em torno de 5 kHz. O circuito deve ser alimentado por tensão de 5 V e outras portas NAND ou inversores podem ser utilizados como o 7400.
![Astável TTL Sensível à Luz - 7413 Astável TTL Sensível à Luz - 7413](/images/stories/banco/cir0128_01.jpg)

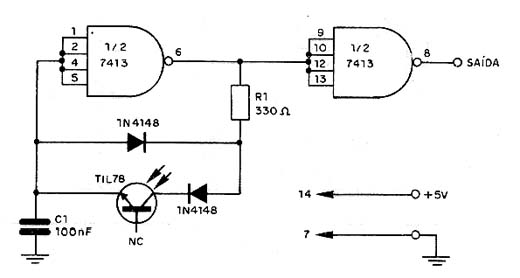

Astável TTL Sensível à Luz - 7413
