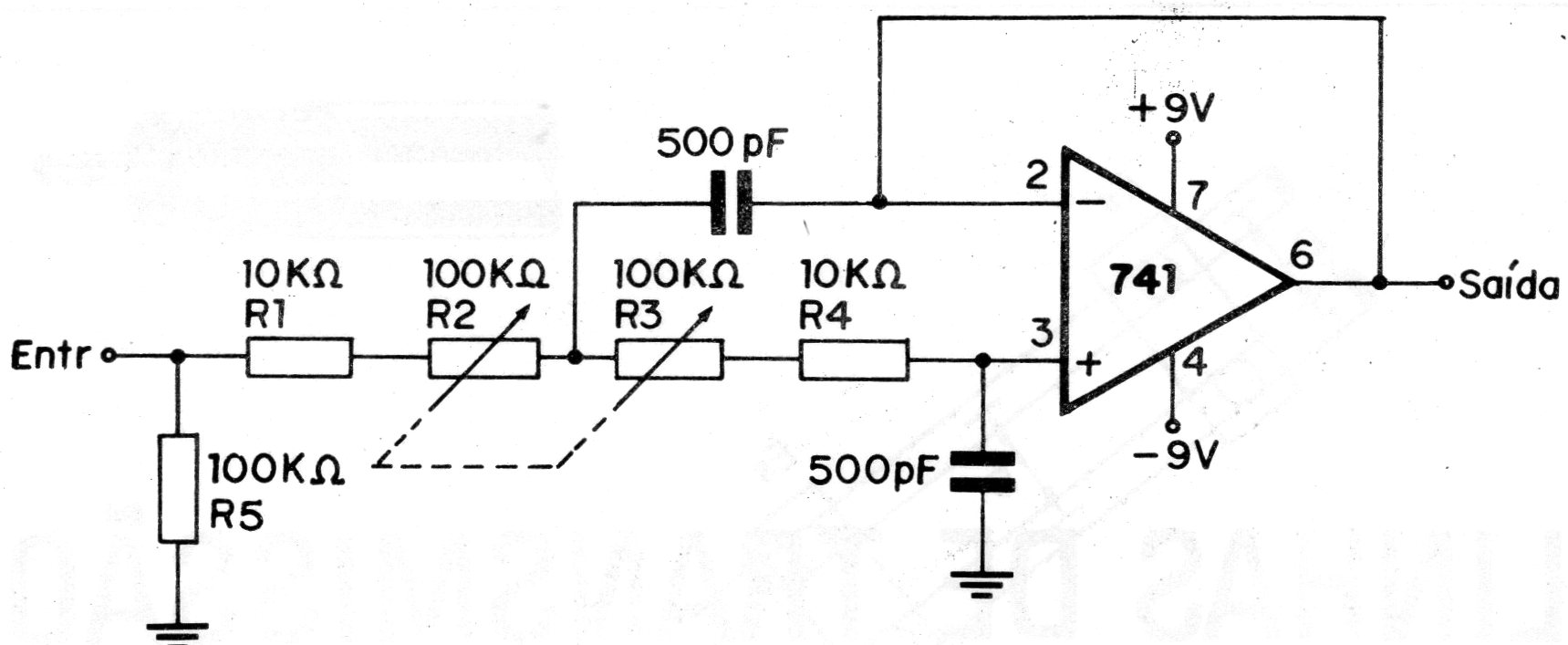

Encontramos esta configuração de filtro numa documentação antiga. É uma das muitas possíveis que podem ser encontradas no site. O circuito exige fonte simétrica de 6 a 12 V e amplificadores operacionais equivalentes podem ser utilizados. Os capacitores podem ser alterados para outras faixas de frequências.
