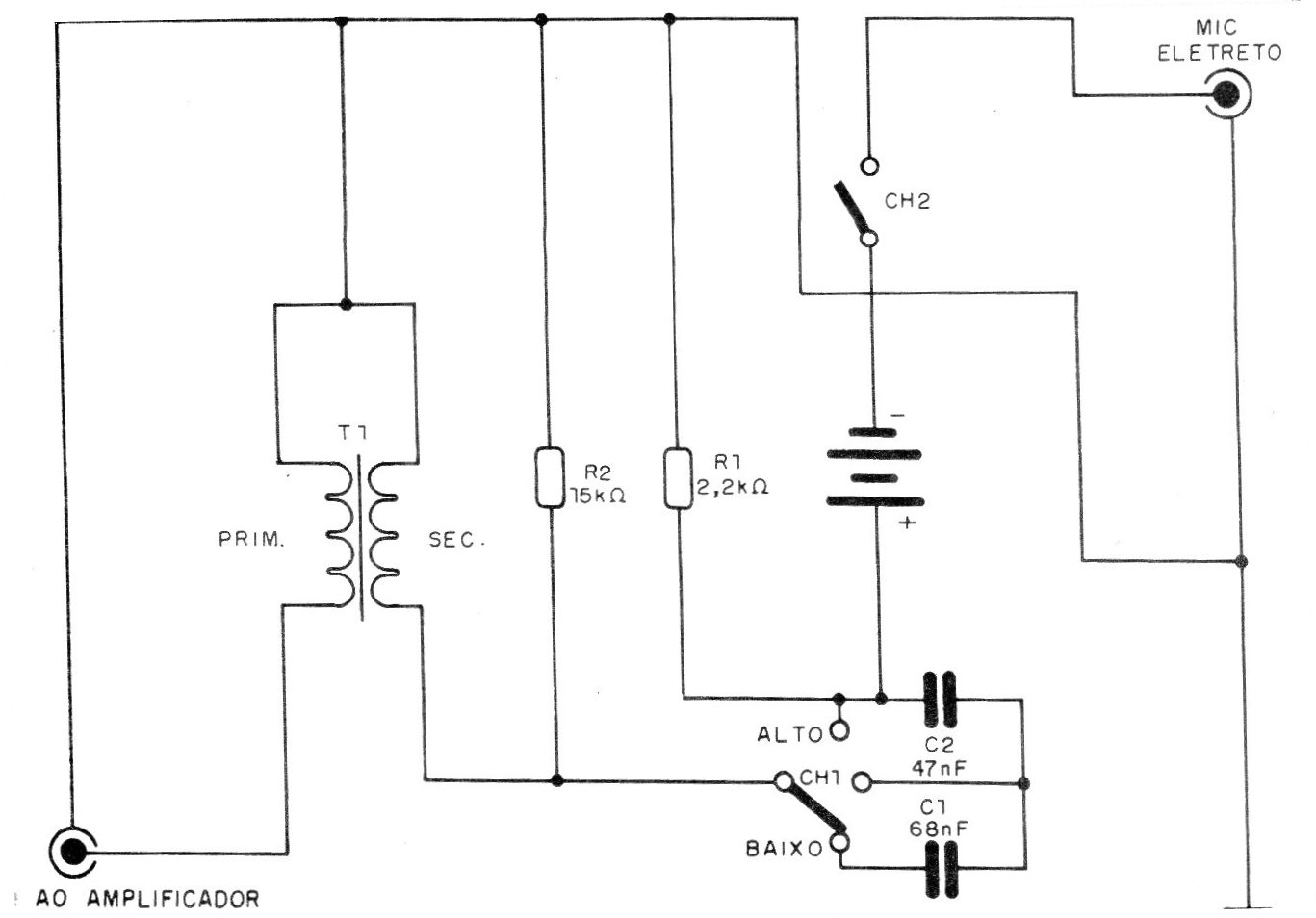

Este circuito de equalização e casamento de impedância para microfone de eletreto foi encontrado numa documentação de 1993. O microfone pode ser alimentado com tensões de 3 a 6 V e o transformador é do tipo de saída encontrado em antigos receptores transistorizado. Os capacitores de efeito são selecionados pela chave.
