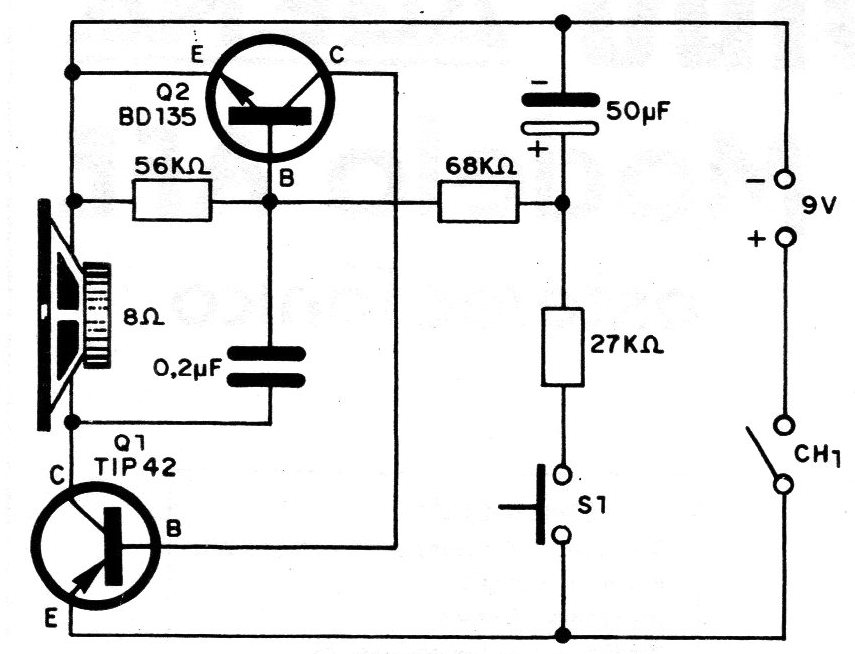

Este circuito de uma documentação de 1980 utiliza dois transistores de potência fornecendo uma boa potência num alto-falante pesado. O circuito pode ser alimentado com 9 V ou mesmo mais. O transistor TIP deve ser dotado de radiador de calor e a frequência é determinada pelo capacitor de 0,2 uF (220 nF) que pode ser alterado.
| Clique na imagem para ampliar |
