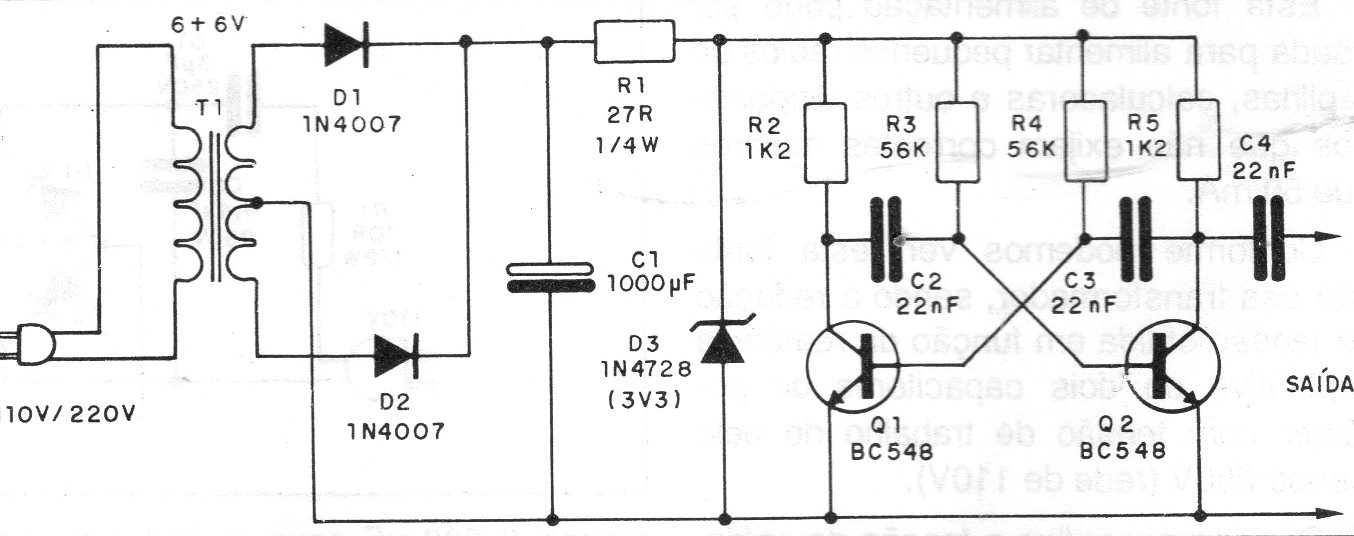

Este injetor de sinais de 1987 incluí a fonte de alimentação a partir da rede de energia. O transformador é de 6 + 6 V com corrente a partir de 50 mA. O sinal é retangular rico em harmônicas. Não use nunca fonte sem transformador para alimentar este circuito.
