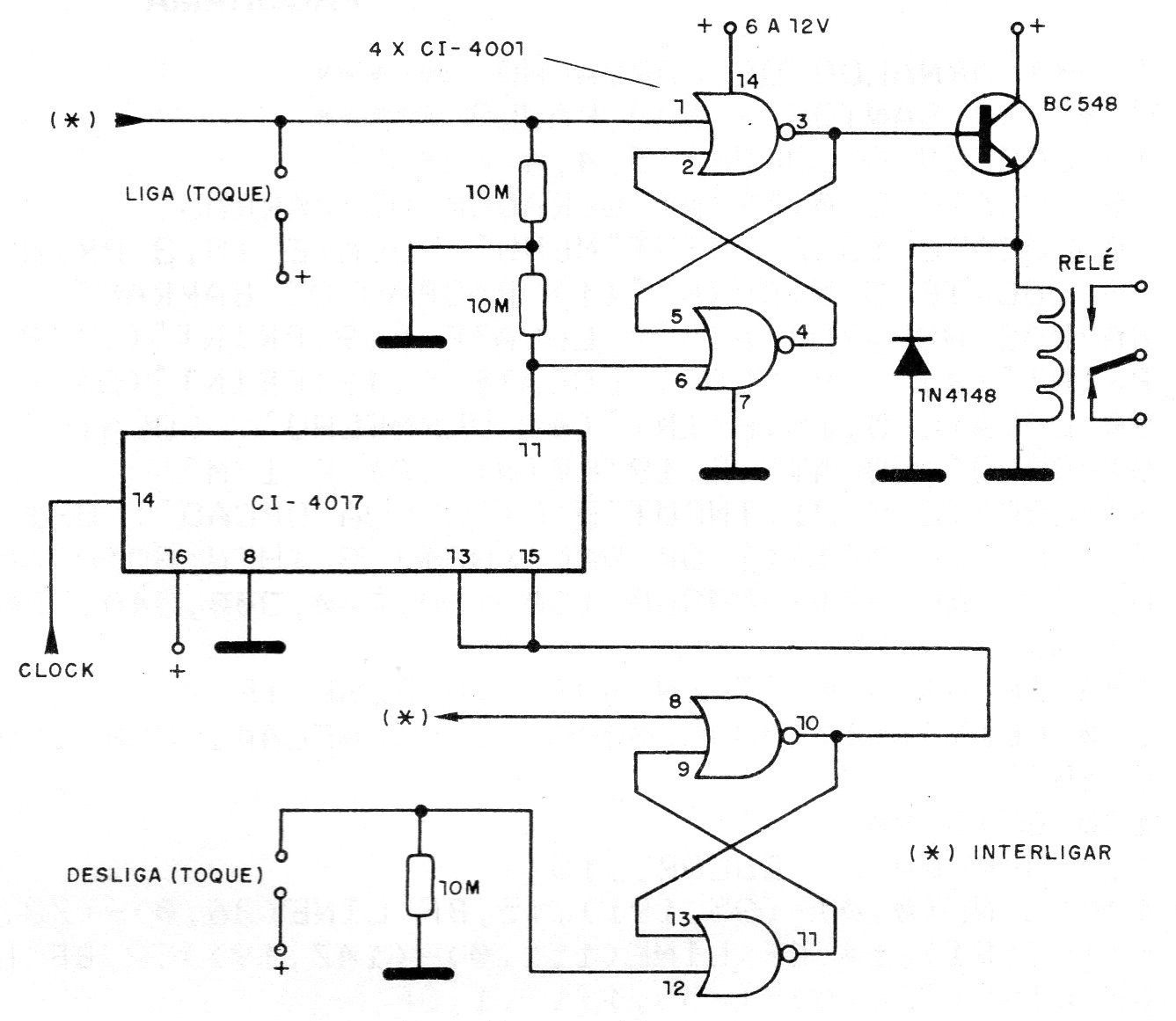

Este circuito, de uma documentação de 1988, aciona um relé por um intervalo de tempo e possui um desligamento por toque assim como acionamento. O tempo de acionamento será dado pelo clock que pode ser elaborado em torno de um circuito integrado 555.A alimentação pode ser de 6 ou 12 V, conforme o relé.
| Clique na imagem para ampliar |
