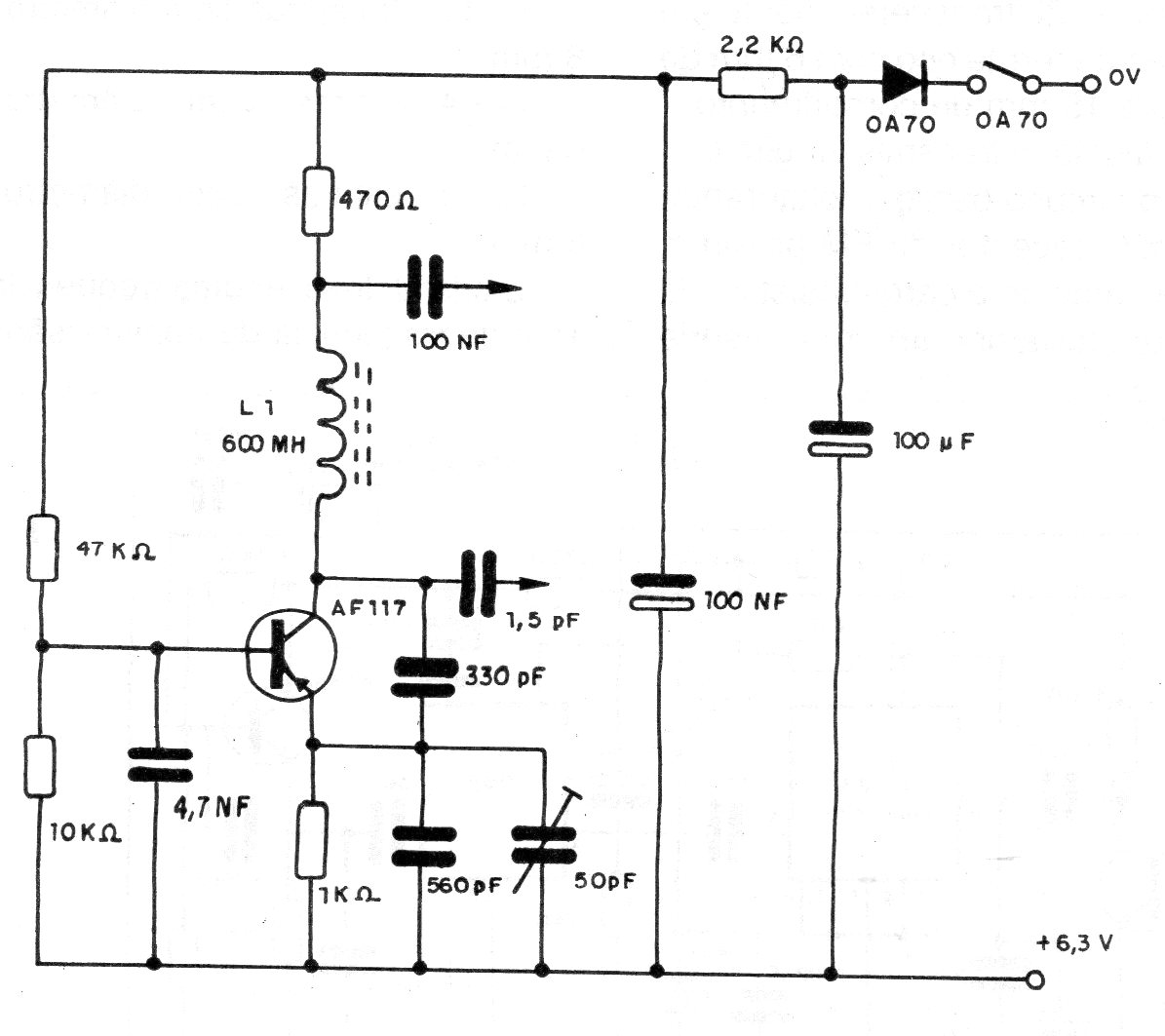

Este circuito é utilizado em receptores de ondas curtas que não possuam o BFO (Beat Frequency Oscillator) para escuta de sinais telegráficos na faixa de ondas curtas. O circuito também decodifica sinais de SSB (Single Side Band) sendo utilizado com receptores que possuam FI de 455 kHz. A bobina pode ser um transformador de FI de rádio AM transistorizado.
| Clique na imagem para ampliar |
