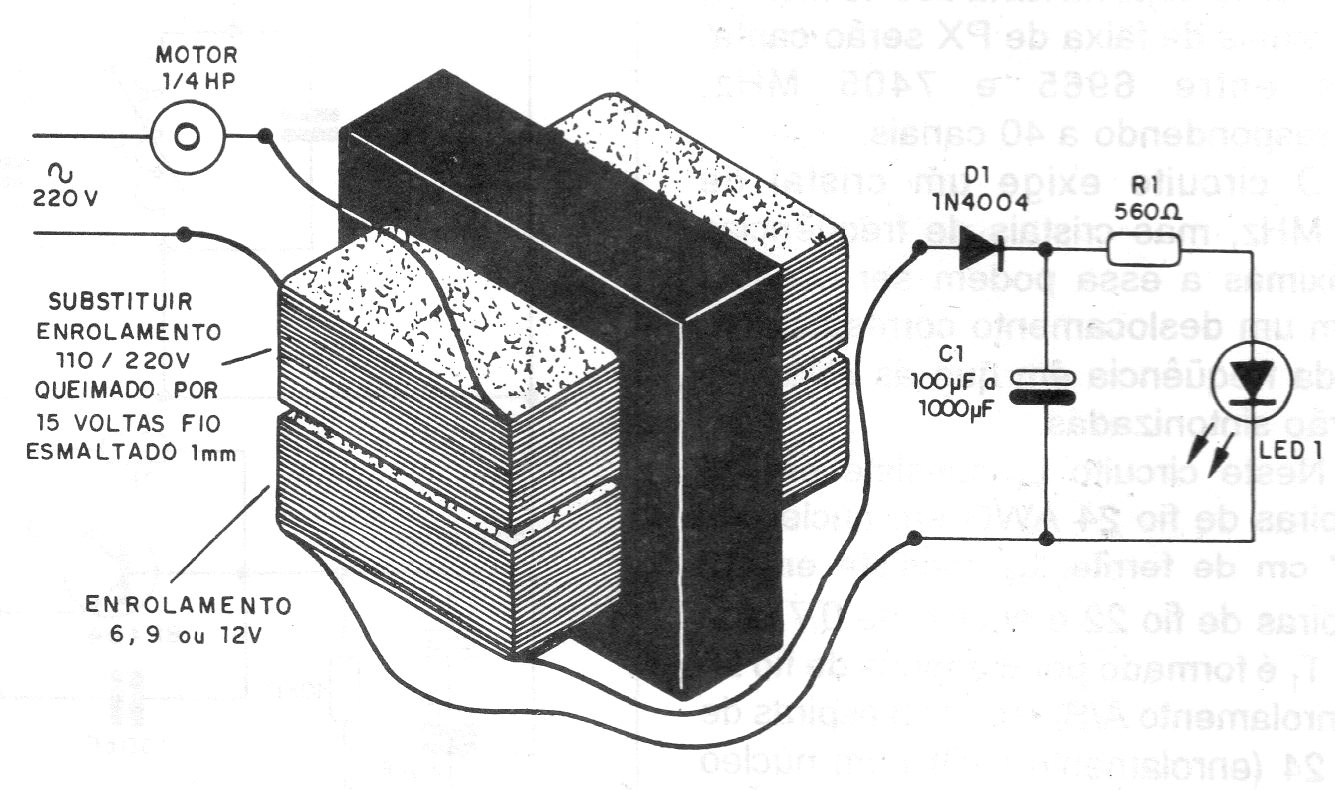

A finalidade deste projeto é monitorar cargas remotas. Os enrolamentos são feitos num núcleo de transformador queimado. O primário consiste em 15 voltas de fio de 1 mm para ser ligar ligado em série com a carga. O secundário é o do próprio transformador aproveitado de baixa tensão que dificilmente se queima.
| Clique na imagem para ampliar |
