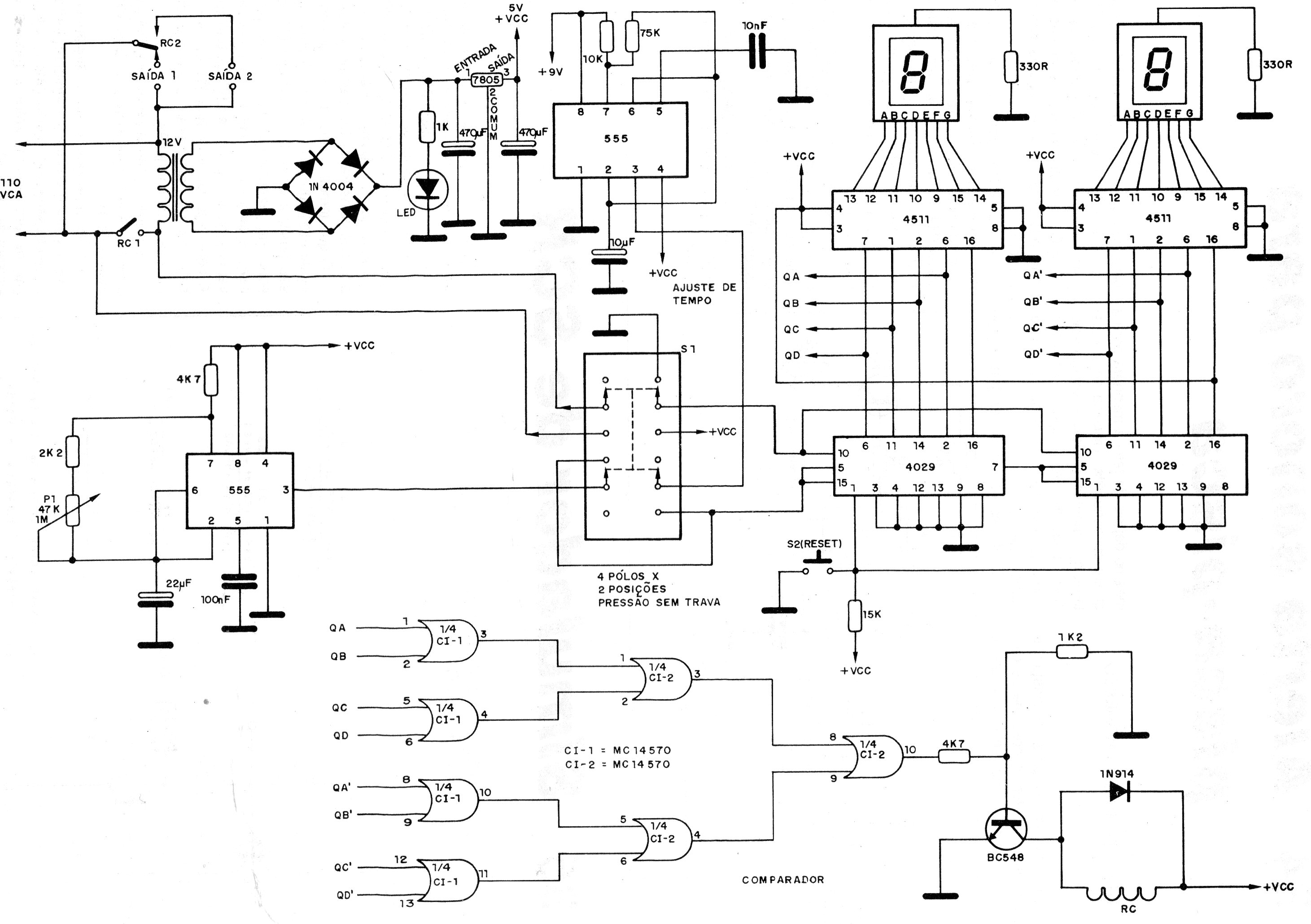

Este timer faz a contagem decrescente dos tempos até que, no final ativa um relé. O tempo de programação é obtido pressionando-se S1 e S2 simultaneamente. Soltando S2 e mantendo S1 pressionada obtém-se o tempo. O circuito tem duas bases de tempo, sendo uma de 1 Hz e outra ajustável. O circuito já inclui fonte e os displays são de catodo comum.
| Clique na imagem para ampliar |
