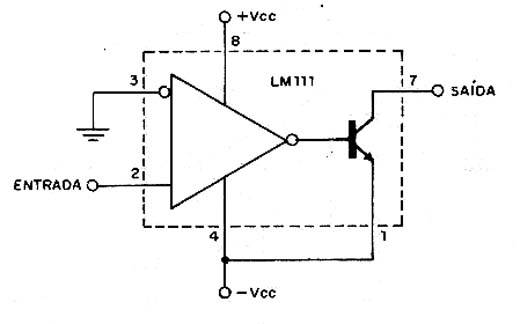

O circuito integrado indicado, ligado da forma mostrada na figura, detecta quando um sinal aplicado a sua entrada passa pelo nível de referência de zero volt. A tensão máxima de entrada deve ser menor do que a usada na alimentação e deve ser empregada uma fonte simétrica. Observe que a saída deste circuito é em coletor aberto, sendo necessário usar um resistor pull-up, normalmente de 2,2 k ?.
Detector de Passagem Por Zero
