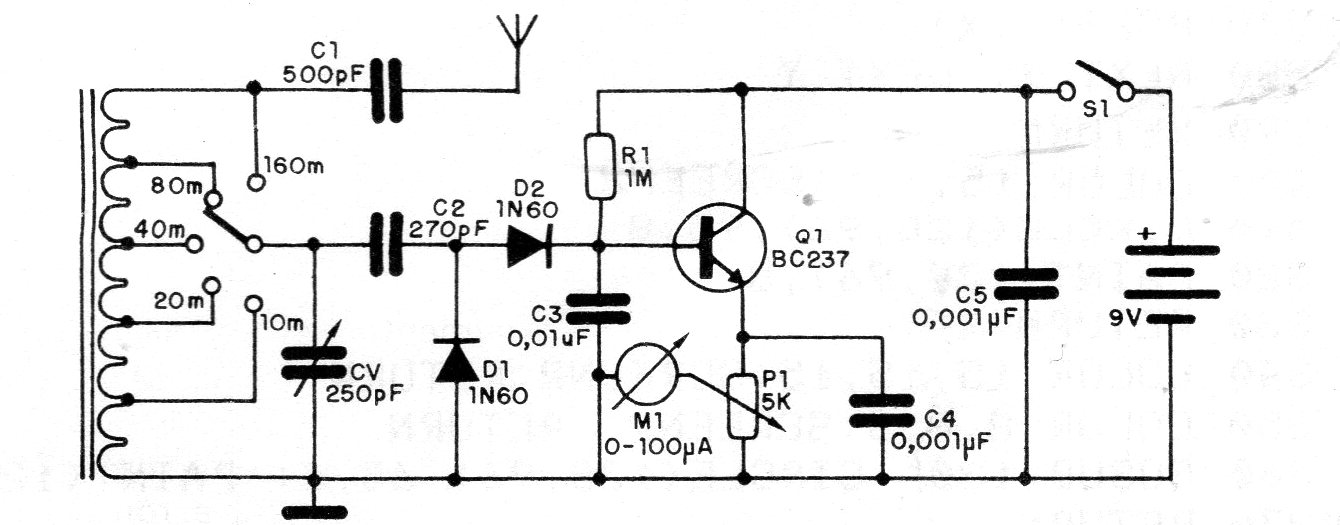

Este circuito pode medir sinais em faixas que dependem da bobina. Com uma bobina de 30 espiras em forma de 5 mm com fio 16 pode-se medir sinais na faixas indicadas no diagrama. O circuito é alimentado por uma bateria de 9 V e a antena é do tipo telescópico. As tomadas são feitas na primeira, segunda, sexta e décima segunda espiras da bobina.
