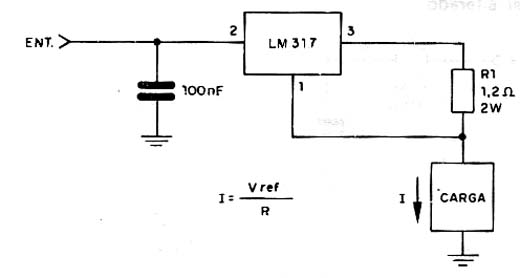

Correntes constantes sobre uma carga, com intensidade até 1,5 A, podem ser obtidas a partir deste circuito. A corrente mínima determinada por R1 é de 4 mA. Na fórmula Vref é 1m 25 V e a tensão de entrada deve ser de acordo com a resistência da carga, mais 2 V, de modo a se garantir a corrente desejada. Para correntes acima de 300 mA, o circuito integrado deve ser montado em dissipador de calor. Veja na seção de Idéias Práticas mais sobre o LM317, inclusive sua pinagem.
Fonte de Corrente Constante 1,5 A
