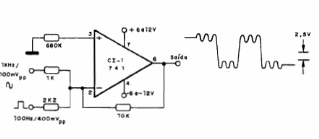

Este circuito combina dois sinais, sendo um retangular de 100 Hz e outro senoidal de 1kHz. Podemos usa-lo para combinar o sinal retangular de um Arduino ou outro microcontrolador com um sinal externo, ou mesmo outro sinal digital de outra saída do microcontrolador. A fonte de alimentação deve ser simétrica e amplificadores operacionais equivalentes podem ser empregados. Na entrada podem ser adicionados outros sinais, levando-se em conta a amplitude, e sua ação dada pelos valores dos resistores em série. Lembre que o circuito não opera com sinais além de uns 100 kHz. Baseando-se na teoria de Fourier podemos agregar mais entradas e gerar sinais de formas de onda complexas a partir de um microcontrolador.
