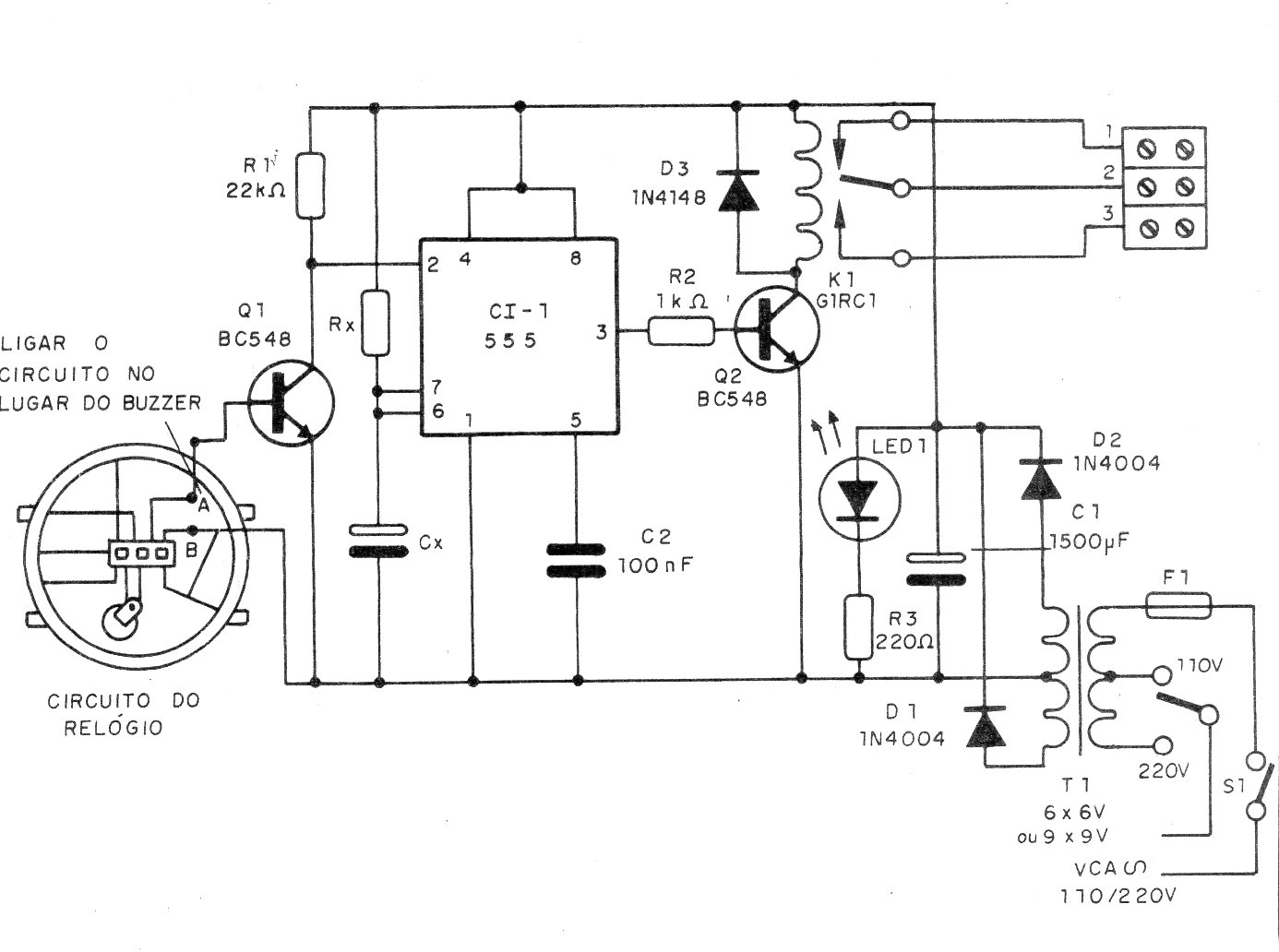

Este timer de 1993 aproveita um módulo de baixo custo de relógio digital de pulso para fornecer o sinal de alarme que dispara o 555 e com isso o relé. A alimentação do circuito é feita a partir da rede local e o módulo é alimentado por sua própria pilha e o tempo de acionamento depende de Rx e Cx. Cx pode ter valores até 1 000 uF para tempos de vários minutos.
