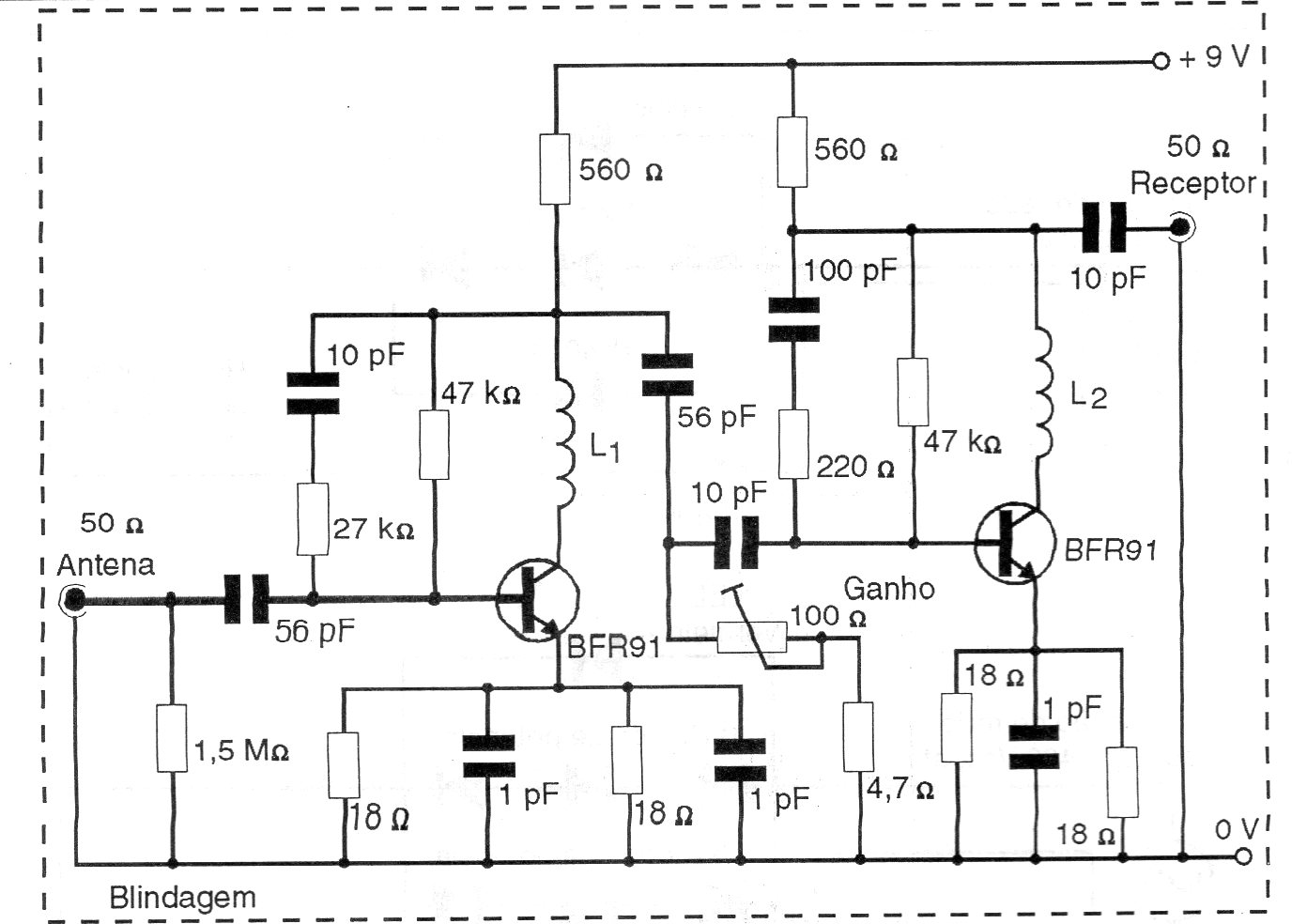

Este circuito foi encontrado numa documentação de 1997. Ele funciona como booster para sinais de VHF e UHF proporcionando um ganho de até 30 dB. L1 e L2 são formadas por 5 espiras de fio AWG 22 em forma de 5 mm sem núcleo. Os capacitores de 1 pF podem ser “fabricados” com dois pedaços de fio de uns 3 cm enlaçados.
| Clique na imagem para ampliar |
