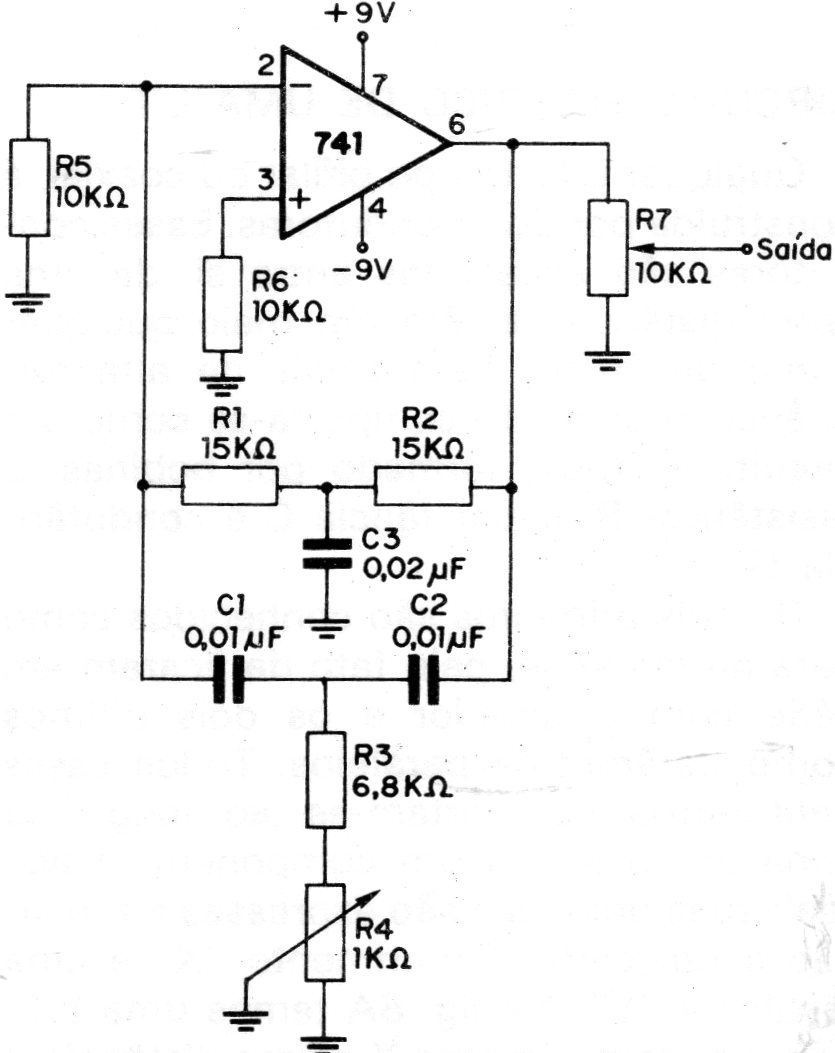

Esta é uma das muitas versões de oscilador de duplo T que o leitor pode encontrar neste site usando amplificadores operacionais. O circuito fornece sinais senoidais e tem um controle de intensidade na sua saída. R4 controla o ponto de oscilação. A fonte deve ser simétrica de 6 a 12 V.
| Clique na imagem para ampliar |
