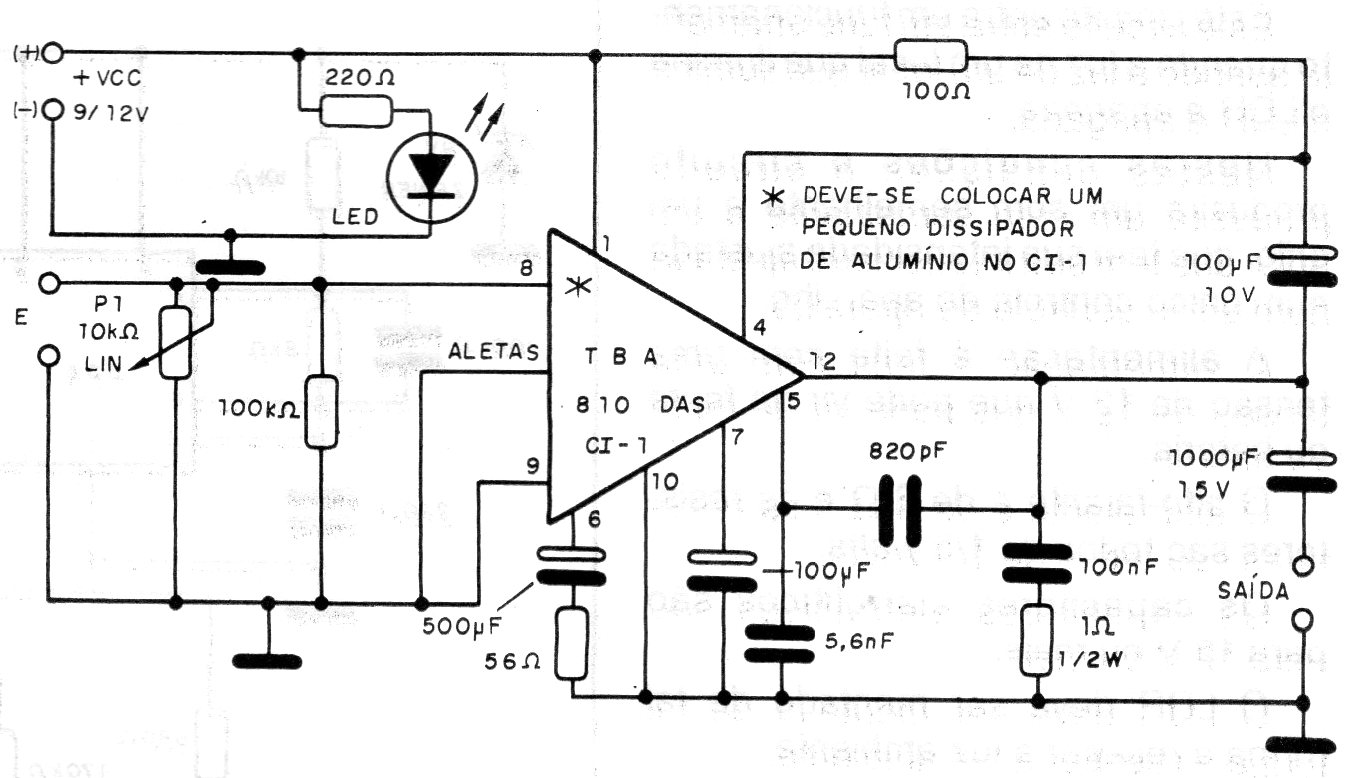

O circuito integrado TBA810 não é mais comum em nossos dias. Este circuito mostra uma aplicação deste componente na modulação de transmissores AM até uns 5 W de potência. O projeto é de 1992 e o TGA810 deve ser dotado de dissipador de calor. A alimentação pode ser feita com tensões de 9 a 12 V.
