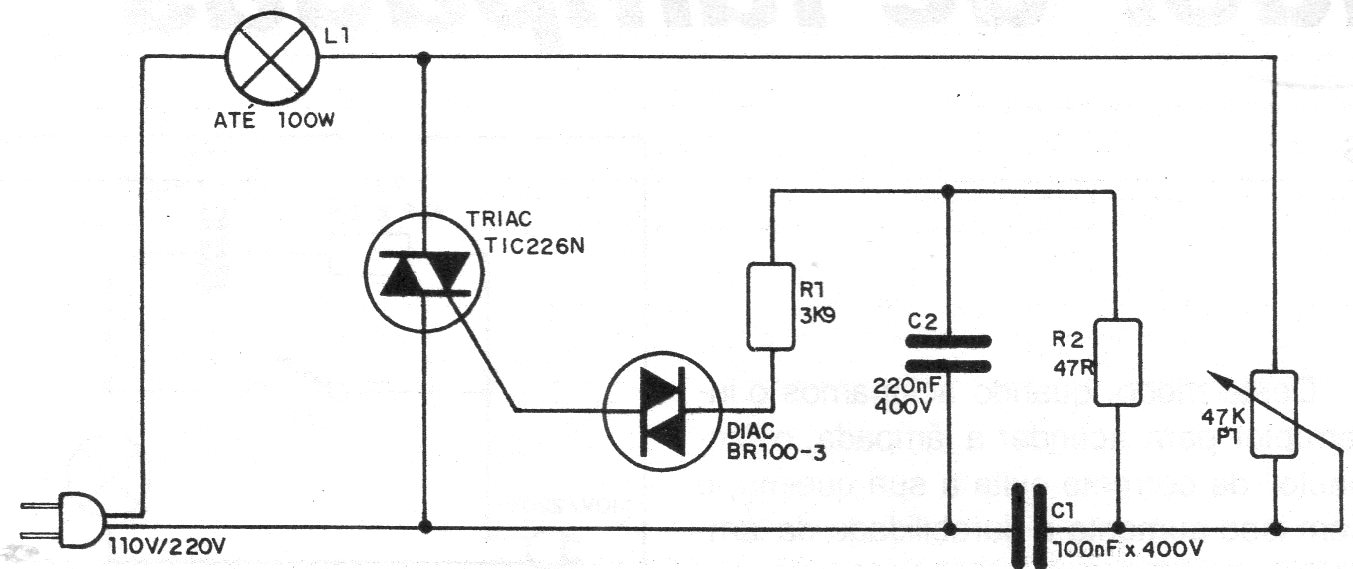

Esta configuração de dimmer com triac tradicional foi obtida numa documentação de 1987. O circuito pode controlar cargas resistivas de até 8 ampères com o triac indicado, mas acima de 100 W (1 A) ele deve ser dotado de dissipador de calor. Os capacitores eventualmente devem ser alterados para se obter o controle na faixa completa de intensidades.
