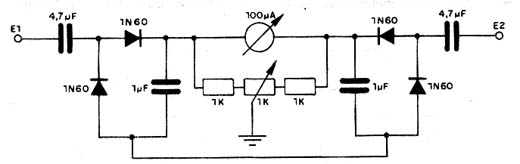

Este circuito serve para indicar quando dois sinais aplicados à sua entrada têm a mesma fase, frequência e intensidade. Podemos usá-lo na saída de amplificadores de áudio para efeito de ajuste da intensidade de som nos canais. O instrumento analógico pode ser um microamperímetro de 100 a 200 uA de fundo de escala. O ajuste de nulo para uma fonte de sinal de referência é feito no trimpot de 1 k. O circuito é passivo, sendo alimentado pelos próprios sinais que mede.



 Detector de Nulo
Detector de Nulo
