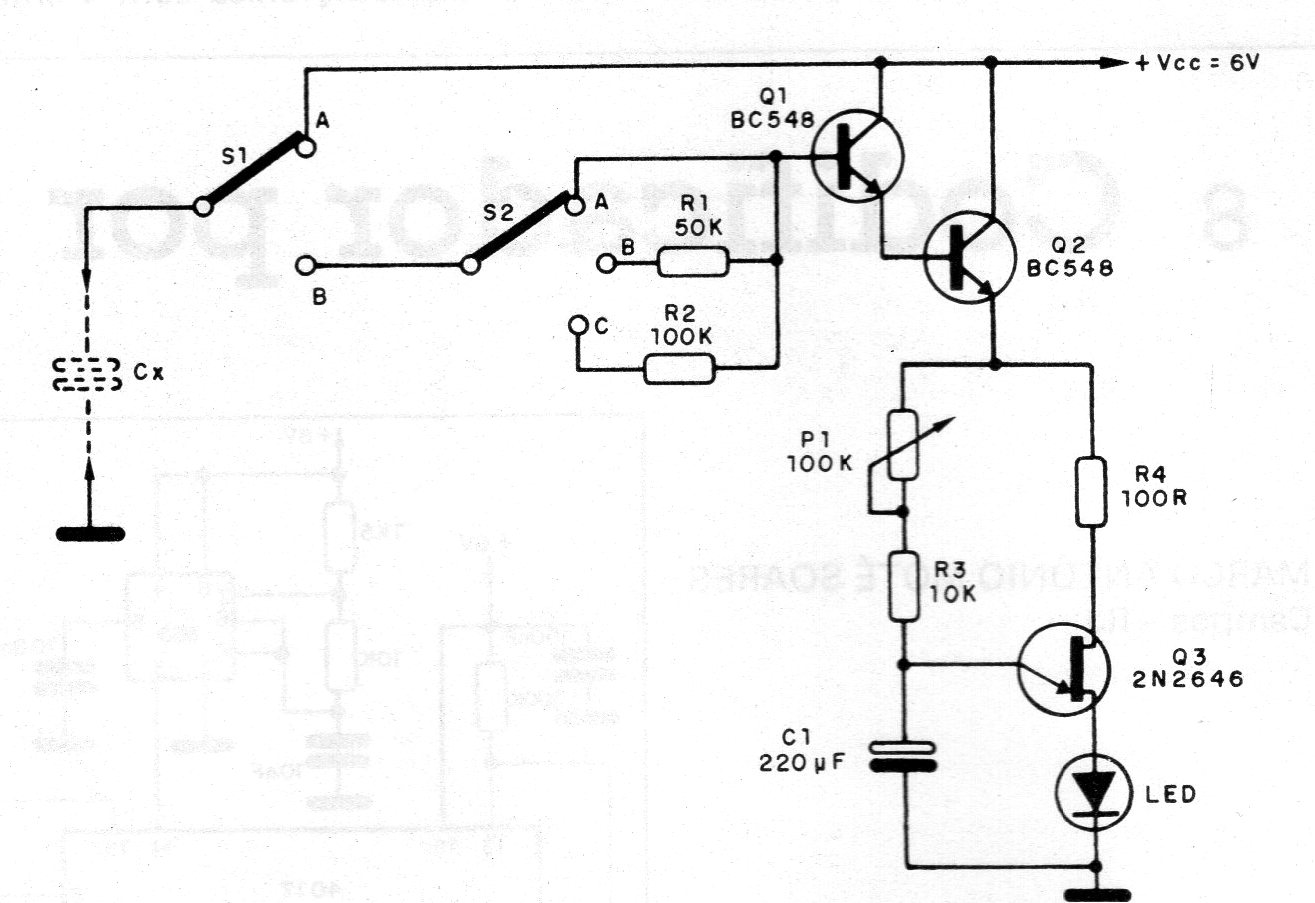

Este simples provador de capacitores serve para eletrolíticos a partir de 1 uF. Numa posição de S1 o capacitor em teste carrega-se e na outra posição descarrega-se por um tempo que depende da seleção de S2. O tempo é monitorado pelas piscadas do LED, cuja frequência é ajustada em P1. Por este tempo, com capacitores de referência podemos determinar o valor do capacitor em teste.
| Clique na imagem para ampliar |
