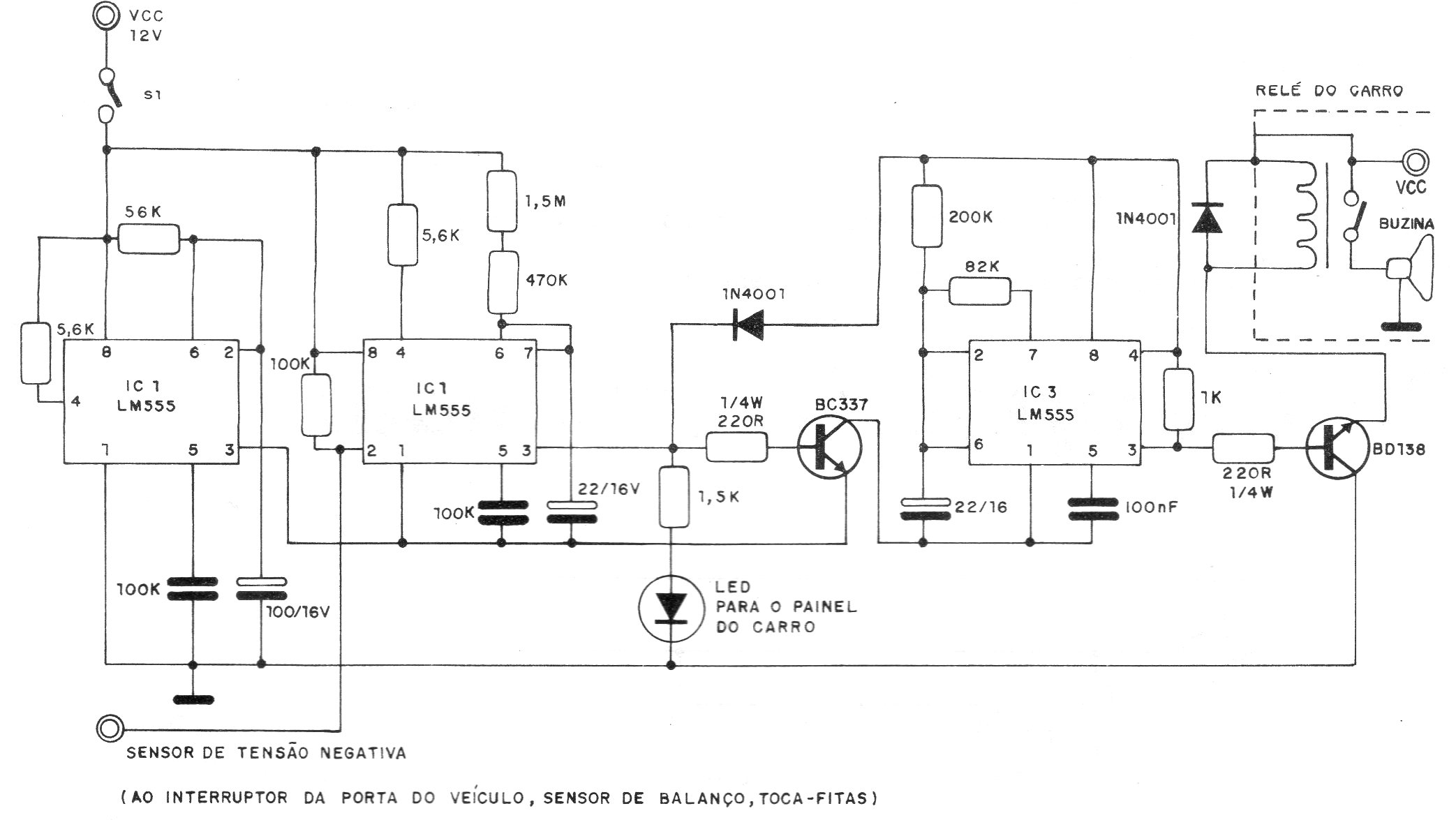

Este circuito foi encontrado numa documentação de 1987, mas usa componentes bastante comuns no mercado atual. O circuito possui duas etapas, sendo uma de disparo e a outra de temporização, atuando sobre um relé. Quando S1 é acionada o LED acende por 8 segundos que é o tempo que se tem para entrar no veículo e desarmar o alarme. O relé de 12 V controla diretamente a buzina.
| Clique na imagem para ampliar |
