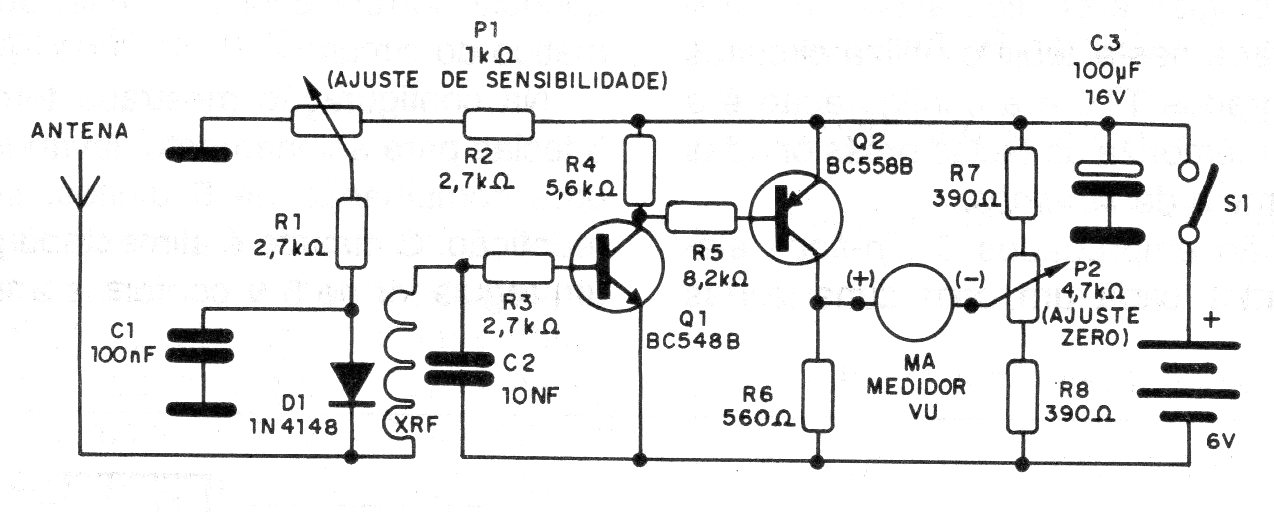

Encontramos este circuito numa documentação de 1995. Ele pode medir frequências de 100 kHz a mais de 100 MHz sem a necessidade de sintonia. A sensibilidade é boa graças a uma etapa de amplificação e os trimpots fazem o ajuste de ganho e de limite de escala do instrumento indicador. A alimentação é feita por pilhas e o instrumento de 100 uA a 1 mA de fundo de escala.O choque é de 100 uH.
| Clique na imagem para ampliar |
