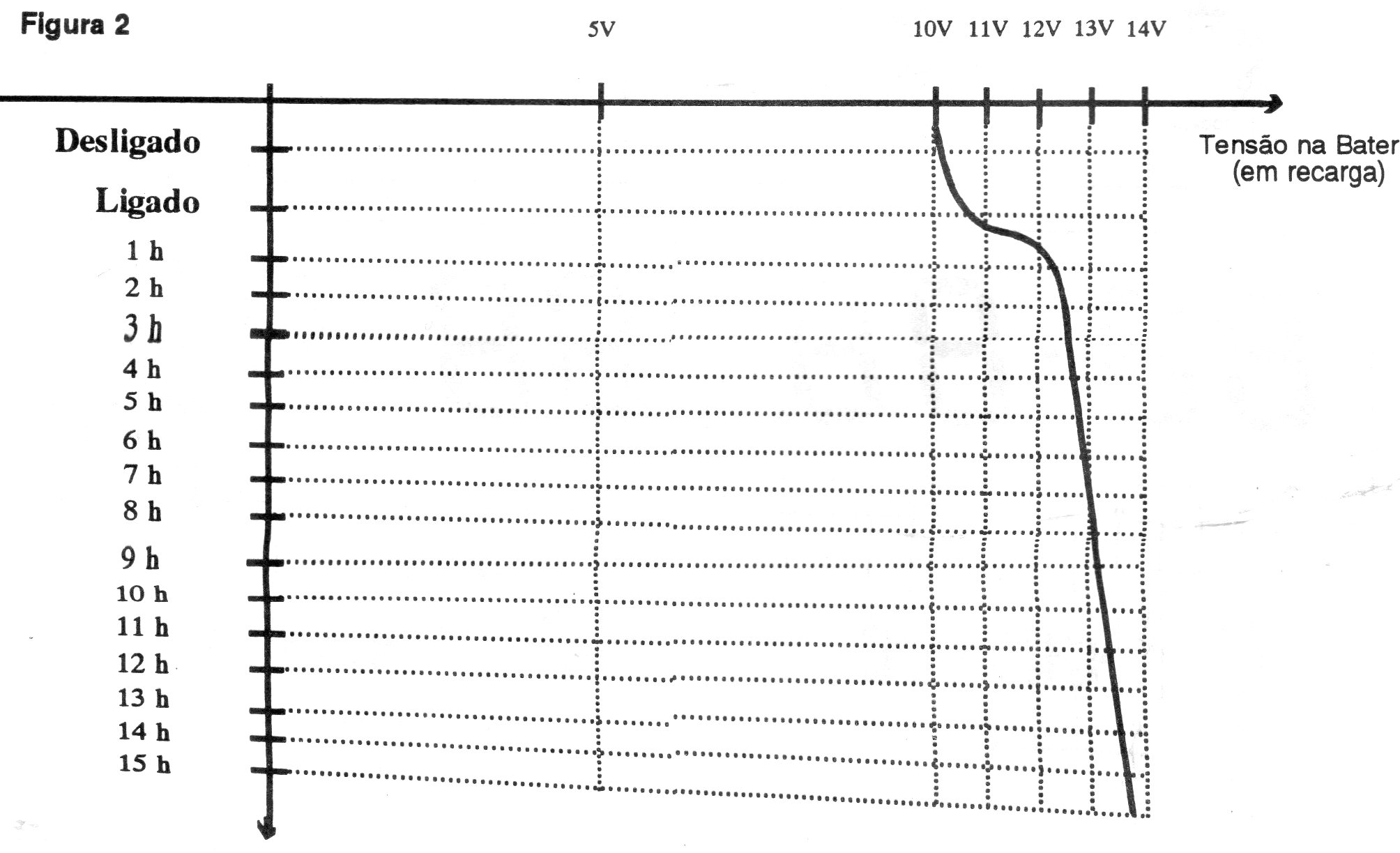

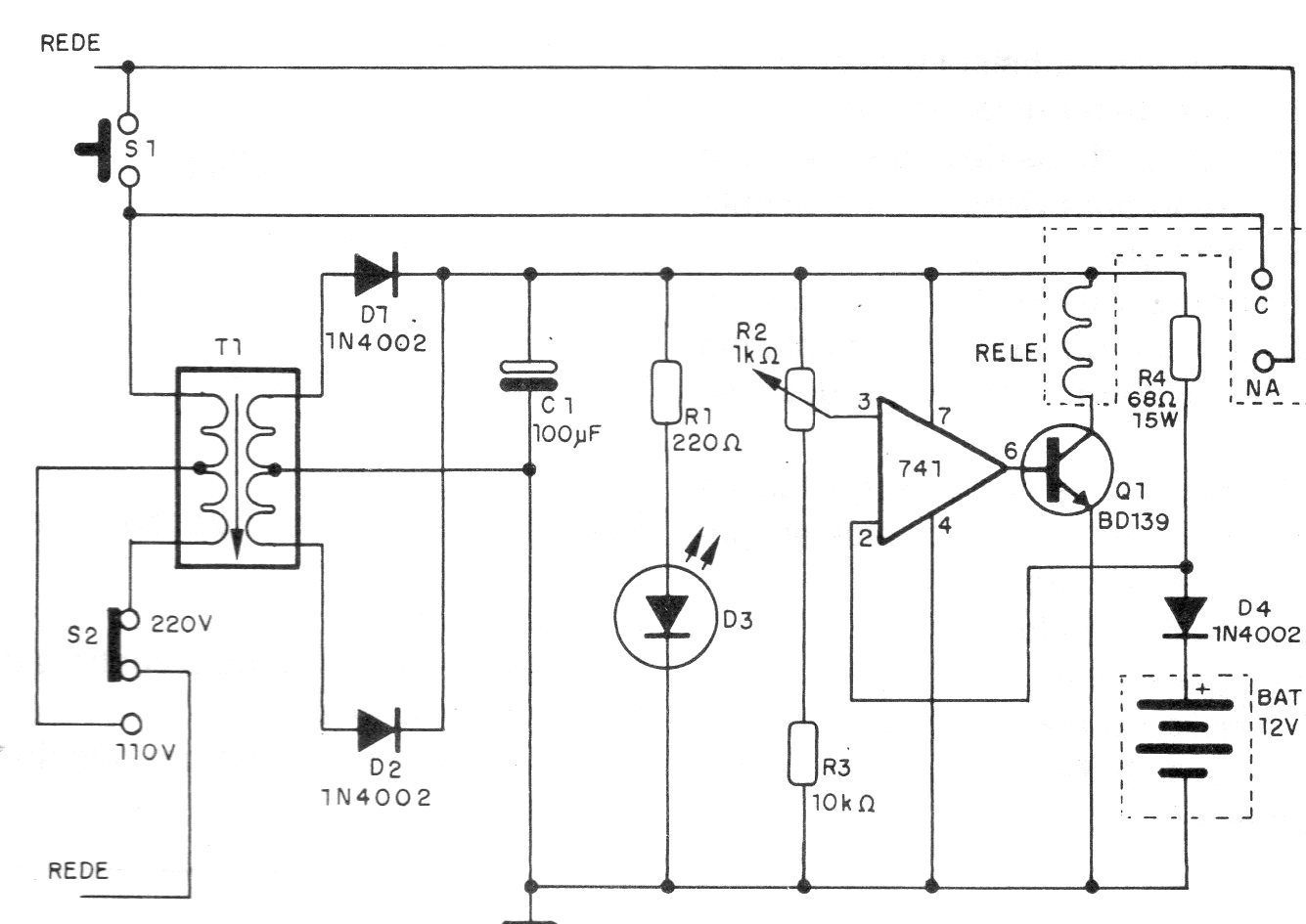

O ajuste da tensão máxima de carga é feito no trimpot. O circuito é de uma documentação de 1994 e a curva de carga é dada junto ao diagrama. O transformador tem secundário de 12 V com 2 A e primário conforme a rede de energia. R4 deve ser um resistor de fio com pelo menos 15 W de dissipação.
