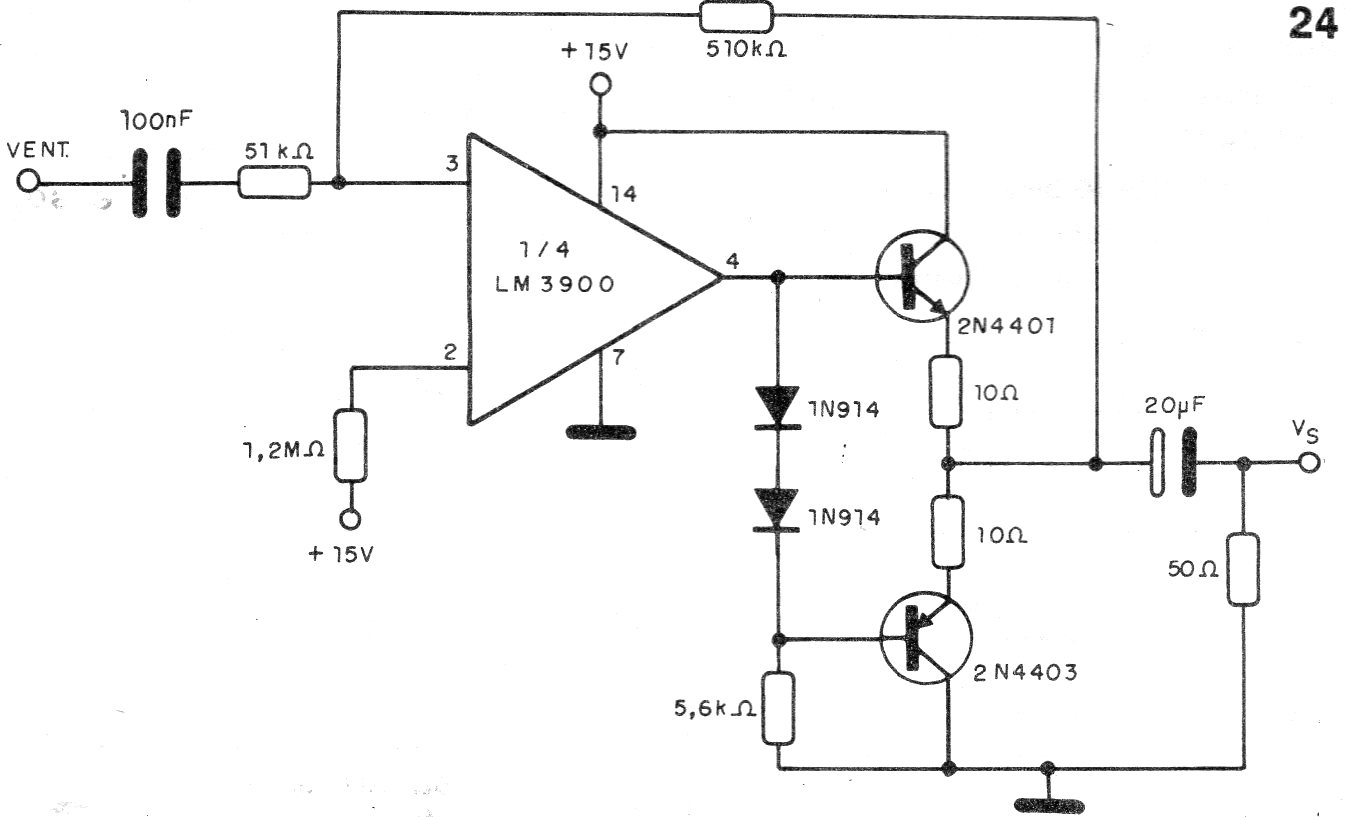

Este circuito se baseia num amplificador operacional de transcondutância LM3900, tendo sido encontrado numa documentação de 1992. O circuito não precisa de fonte simétrica e os transistores admitem equivalentes. A intensidade do sinal é de 6 Vpp e o ganho 50.
| Clique na imagem para ampliar |
