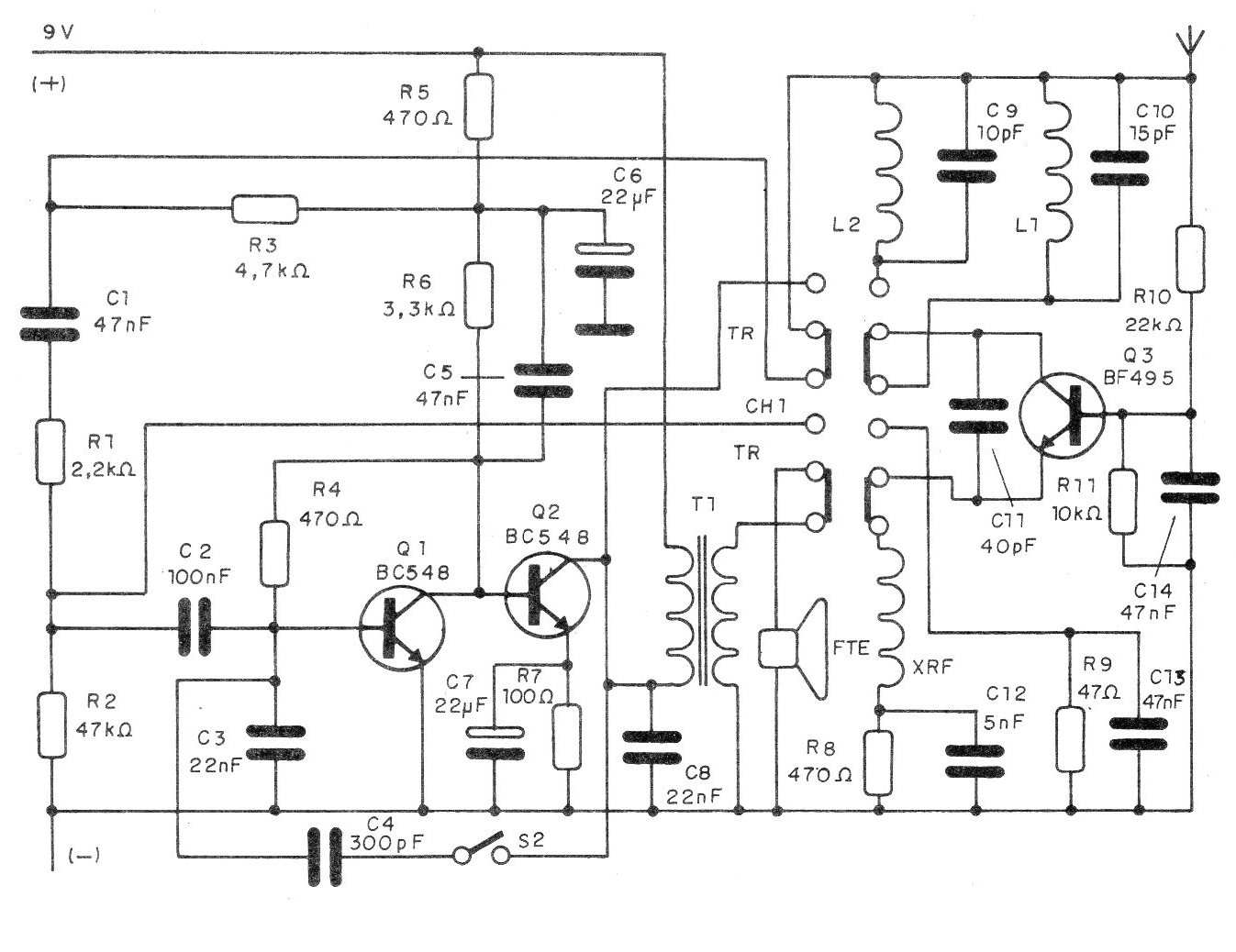

Este circuito é de uma publicação de 1993, mas pode ser montado com facilidade pois usa componentes discretos comuns ainda hoje. A bobina L1 consta de 11 espiras de fio 26 em forma de 5 mm e XRF consta de 50 espiras de fio esmaltado fino (32) sobre um resistor de 100k x ½ W. S2 serve para a transmissão de sinais em código e o transformador é do tipo de saída encontrado em rádios transistores comuns. A antena é telescópica e o alcance ultrapassa 500 metros.
