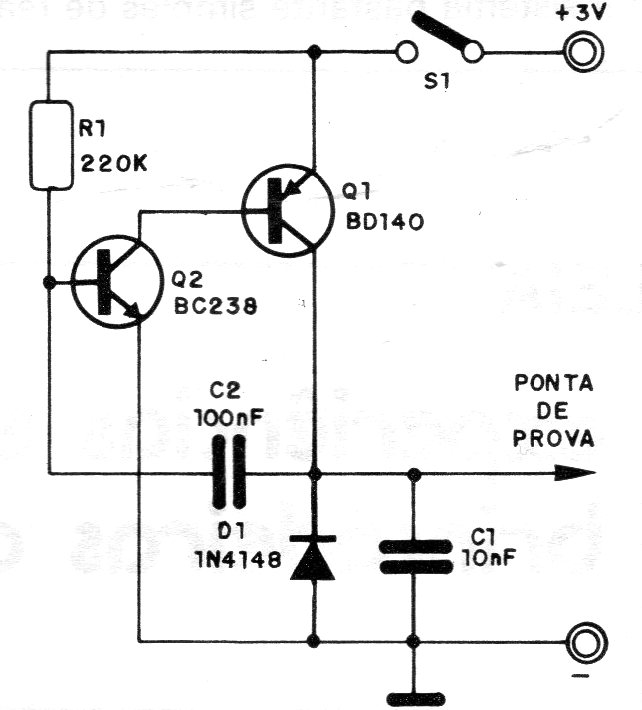

Este injetor de sinais com dois transistores tem a frequência determinada pelo capacitor C1. O circuito gera um sinal rico em harmônicas o que permite seu uso no teste de etapas de RF de receptores de rádio. A alimentação é feita com apenas duas pilhas pequenas.
| Clique na imagem para ampliar |
