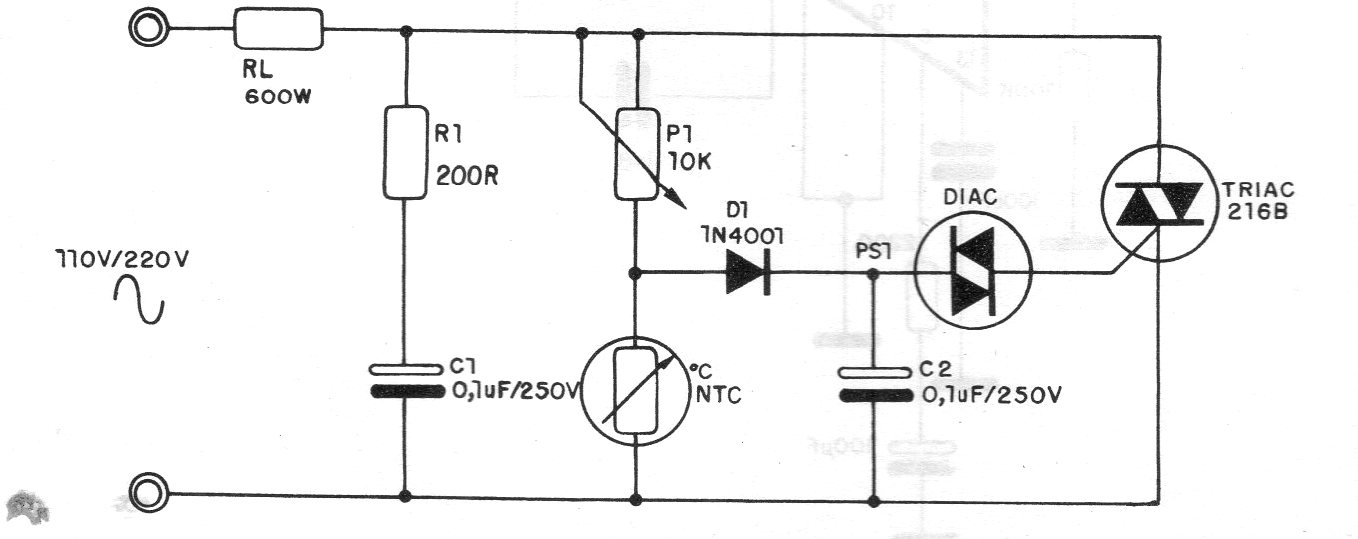

Encontramos este circuito numa publicação de 1987. Trata-se de um dimmer convencional com triac para controle de temperatura de ferros de soldar e outros elementos de aquecimento até 600 W. O triac deve ser dotado de dissipador de calor. O ajuste da faixa de temperaturas é feito em P1 e depende do NTC,
| Clique na imagem para ampliar |
