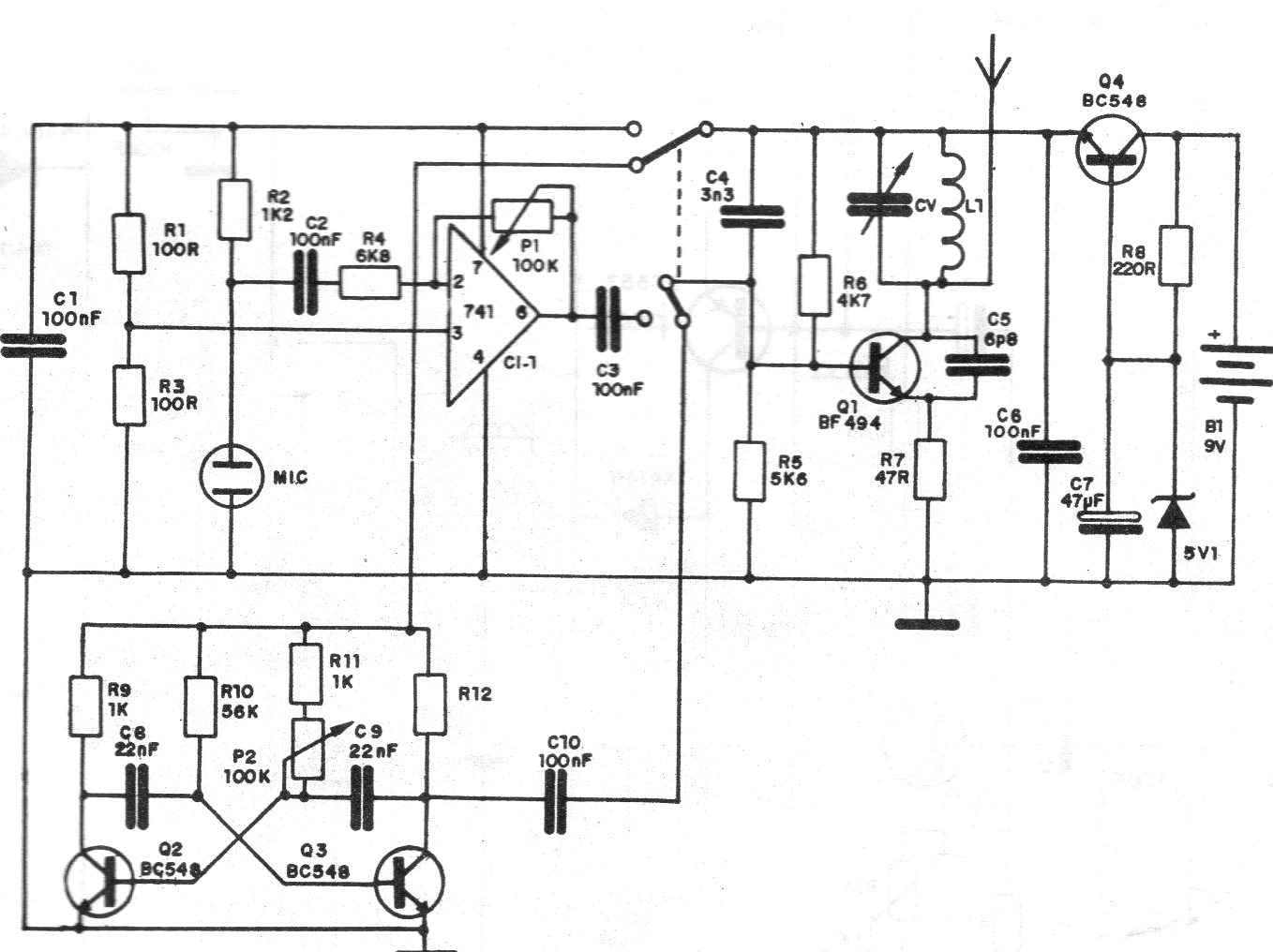

Este circuito reúne numa única montagem um microfone sem fio e um gerador de barras para TV analógica em VHF. As barras são ajustadas em _2 enquanto que P1 ajusta o ganho do microfone de eletreto. A bobina tem 4 espiras de fio 28 ou 26 em dforma de 1 cm sem núcleo e a antena deve ter no máximo 15 cm para maior estabilidade. CV é um trimmer comum de até 30 pF de capacitância máxima.
| Clique na imagem para ampliar |
