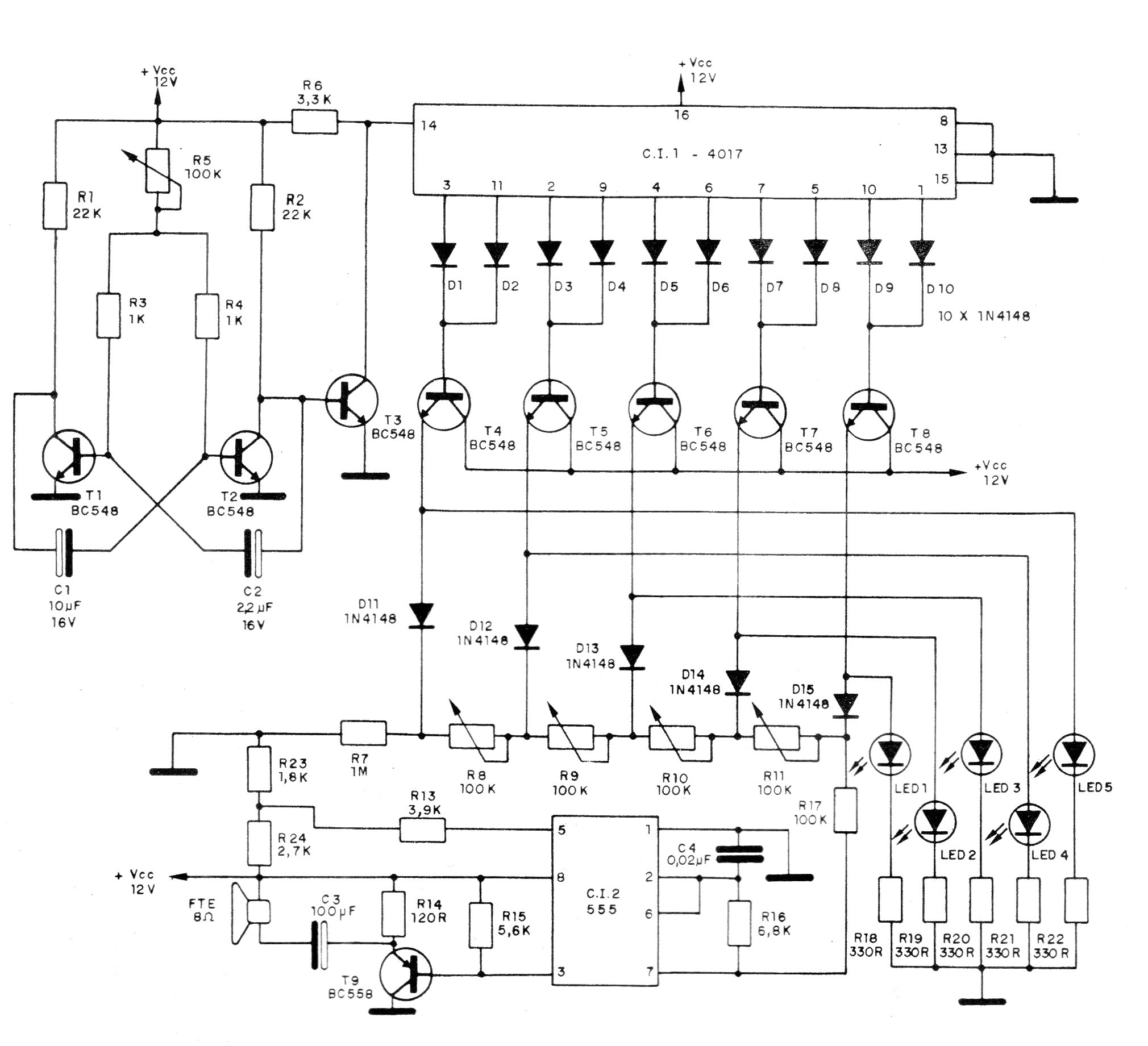

Encontramos este circuito numa publicação de 1987. Trata-se de um circuito que, ao mesmo tempo em que faz uma sequência de LEDs piscar, também produz sons que são programados pelos potenciômetros ou trimpots. O circuito tem uma pequena etapa de potência, mas a saída de áudio pode ser ligada a um amplificador. Aplicando-se o sinal da saída de um microcontrolador à base de T1 por um resistor de 1k, o circuito pode ser usado como Shield.
| Clique na imagem para ampliar |
