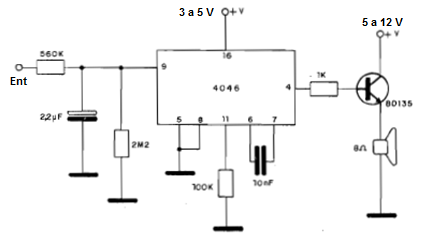

O circuito integrado 40946 consiste num PLL com um VCO (Voltage Controlled Oscillator) ou oscilador controlado por tensão. Neste circuito, o sinal do microcontrolador o circuito produz um som crescente e depois ao desaparecer, um som decrescente. O tempo de subida e descida do som depende do resistor de 560 k, do resistor de 2M2 e do capacitor de 22 uF. A tonalidade do som gerado depende do capacitor entre os pinos 6 e 7. O circuito pode ser alimentado por tensões de 5 a 12 V e tem uma etapa de potência. Com tensões acima de 9 V o transistor deve ser dotado de radiador de calor. O efeito de sirene será dado pelo tempo do sinal. O 4046 deve ser alimentado por tensões de 3 a 5 V e a etapa de potência pode ser alimentada por tensões maiores.
