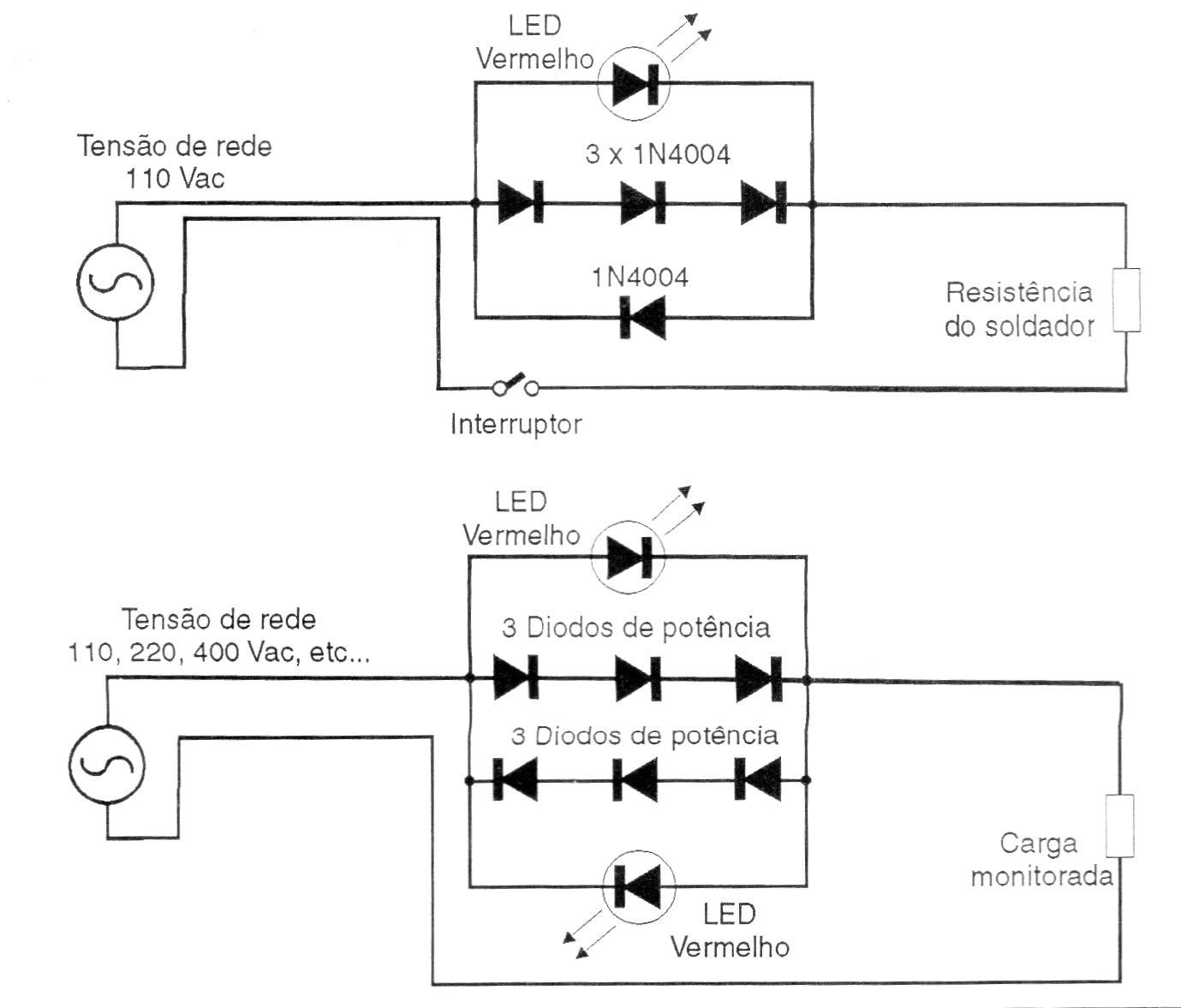

Este simples circuito indicador, encontrado numa documentação de 1997, indica quando um ferro de soldar de até 100 W está ligado. O circuito tem duas versões com 1 e 2 LEDs. Os diodos devem ter tensões de 200 V para a rede de 110 (1N4004) e de 400 V para a rede de 220 V (1N4007).
| Clique na imagem para ampliar |
