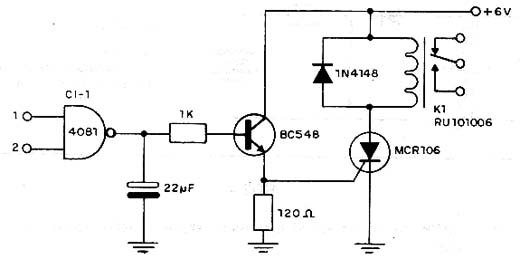

O relé deste circuito só fecha seus contactos quando houver coincidência na aplicação dos pulsos na entradas 1 e 2. Uma vez que a coincidência seja detectada o relé é acionado e trava, pois é usado um SCR. Deve-se ser usada uma alimentação pouco maior que a do relé, para compensar a queda de 2 V que existe no acionamento do SCR. O circuito também pode funcionar com relés de 12 V. SCR equivalente como o TIC106 pode ser utilizado neste circuito..
Detector de Coincidência
