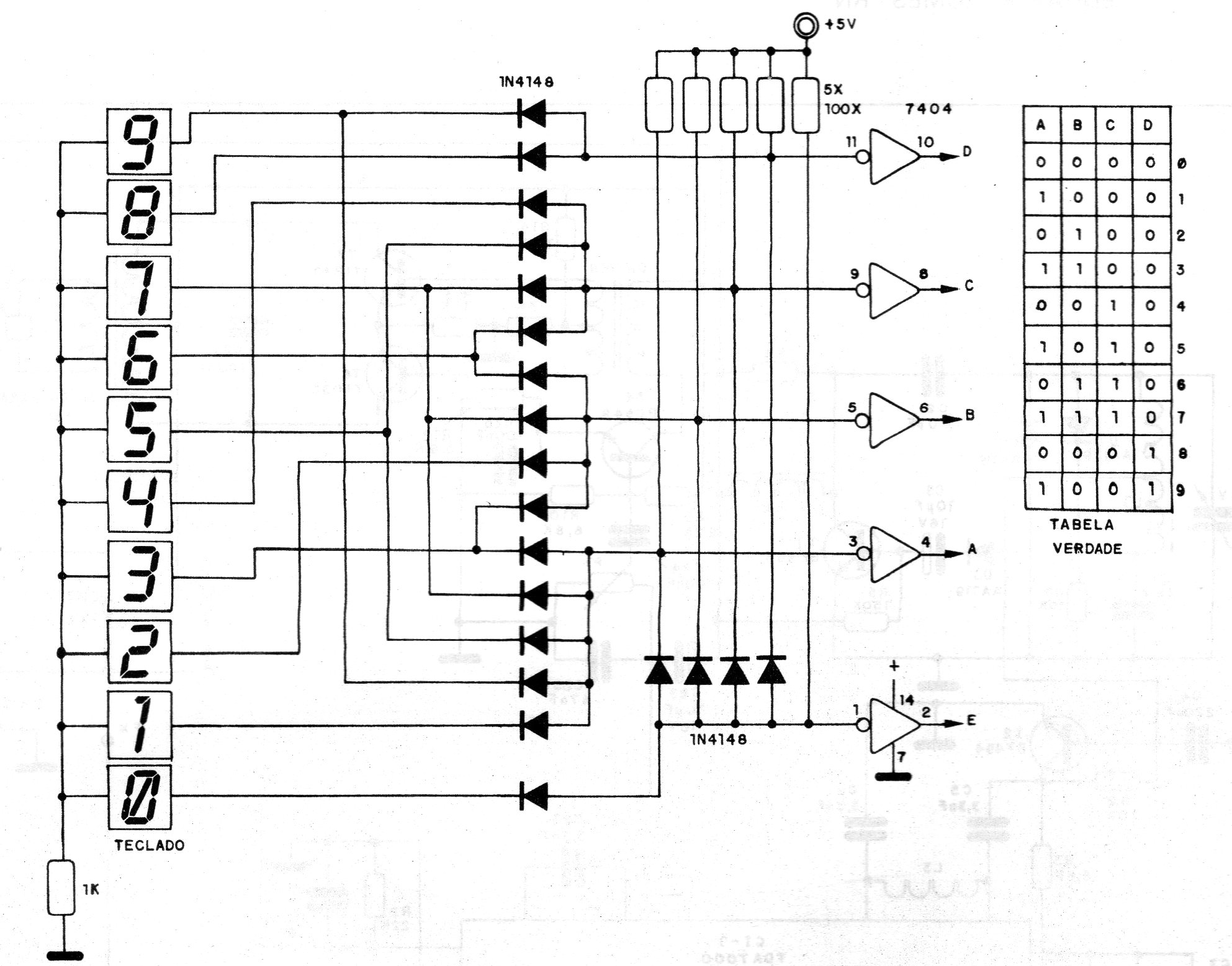

Este circuito é de uma documentação técnica de 1987 podendo ser usado com microcontroladores e outras aplicações digitais. O circuito converte o sinal de um teclado ou de sensores numa saída BCD conforme tabela junto ao diagrama. Para esta versão foram usados inversores TTL, mas o circuito pode ser alterado para usar inversores CMOS.






| Clique na imagem para ampliar |
