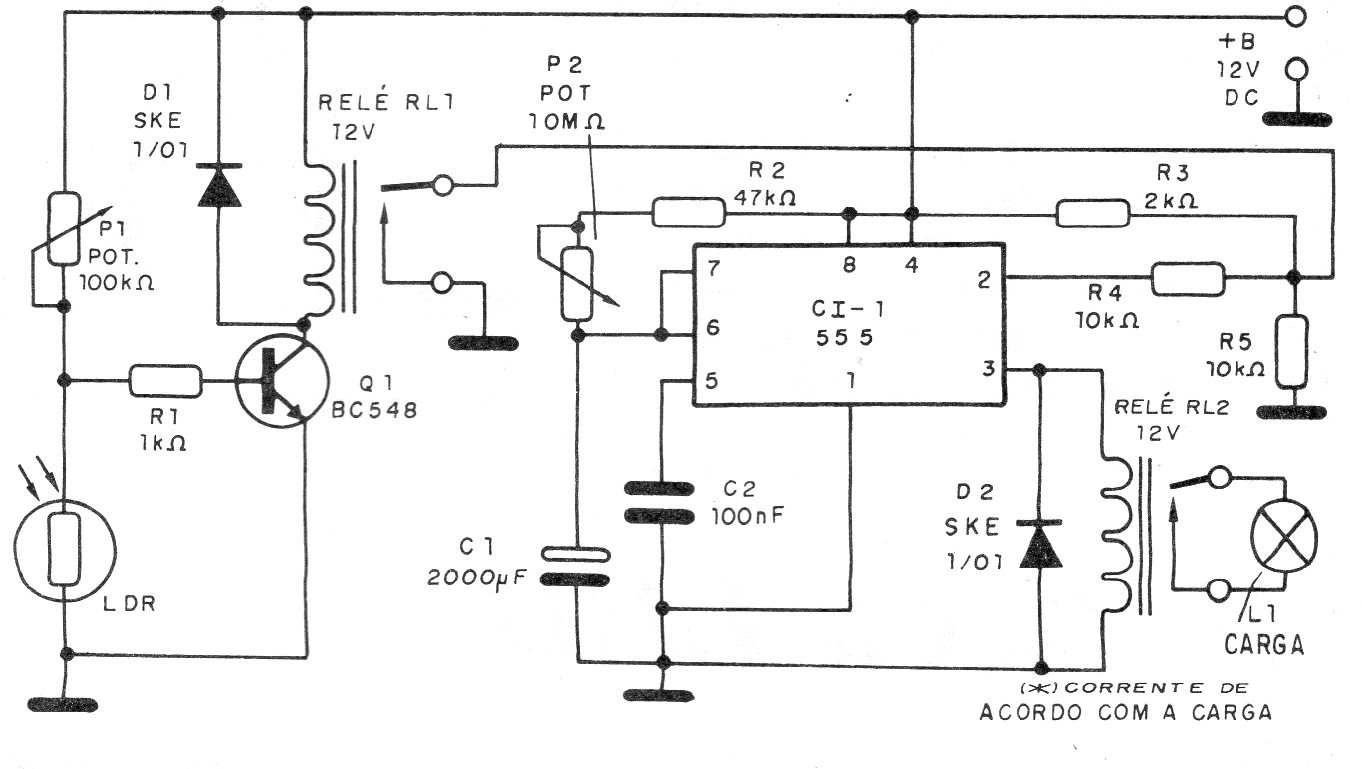

Quando a luz que incide no LDR é cortada, este circuito de 1992 aciona um relé por um tempo determinado que pode ser ajustado em P2. P1 serve para ajustar a sensibilidade do circuito. O circuito deve ser alimentado por uma fonte de 12 V. Os componentes usados ainda são comuns no mercado.
| Clique na imagem para ampliar |
