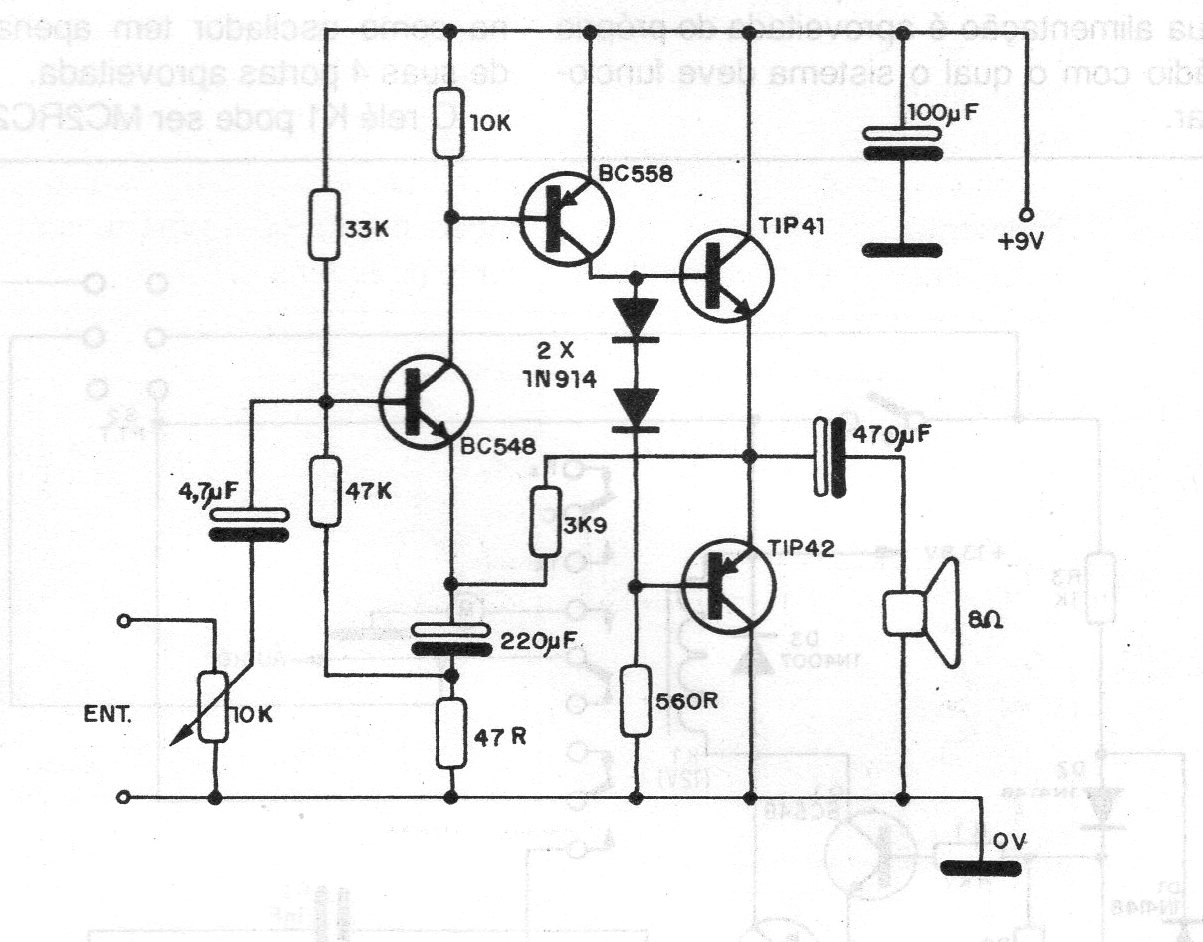

Este circuito de amplificador complementar com transistores TIP41 e 42 foi encontrado numa documentação de 1987, mas já foi mostrado em diversas ocasiões em nosso site. A alimentação pode ser feita com tensões e 9 a 12 V de fonte com pelo menos 1 A e os transistores devem ser montados em bons dissipadores de calor.
| Clique na imagem para ampliar |
