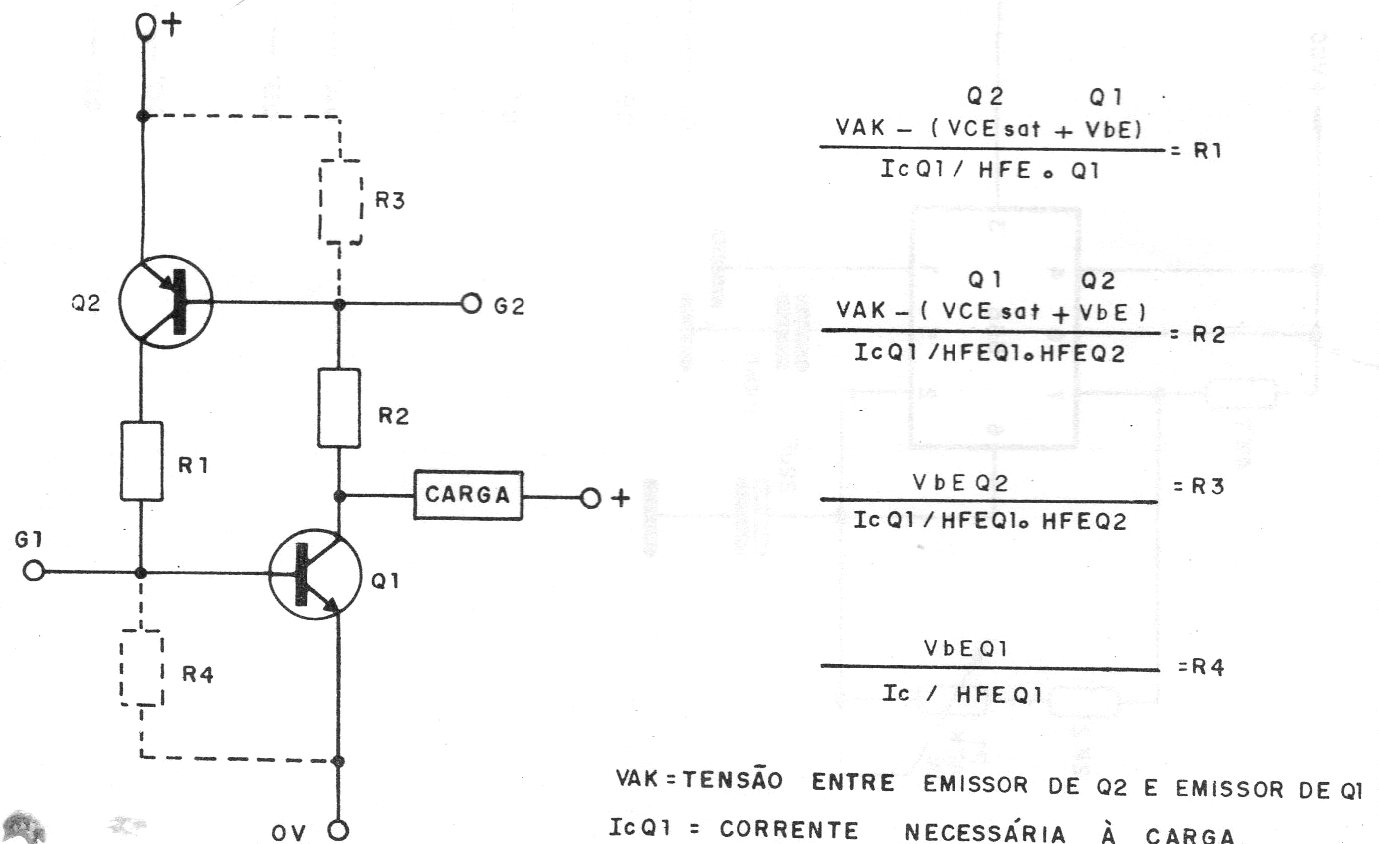

Na figura temos o modo de se simular um SCR utilizando dois transistores complementares de uso geral como os BC548 e BC558. Junto ao diagrama são dadas as fórmulas para cálculo dos componentes usados. No site podem ser encontrados diversos circuitos práticos usando esta configuração.
