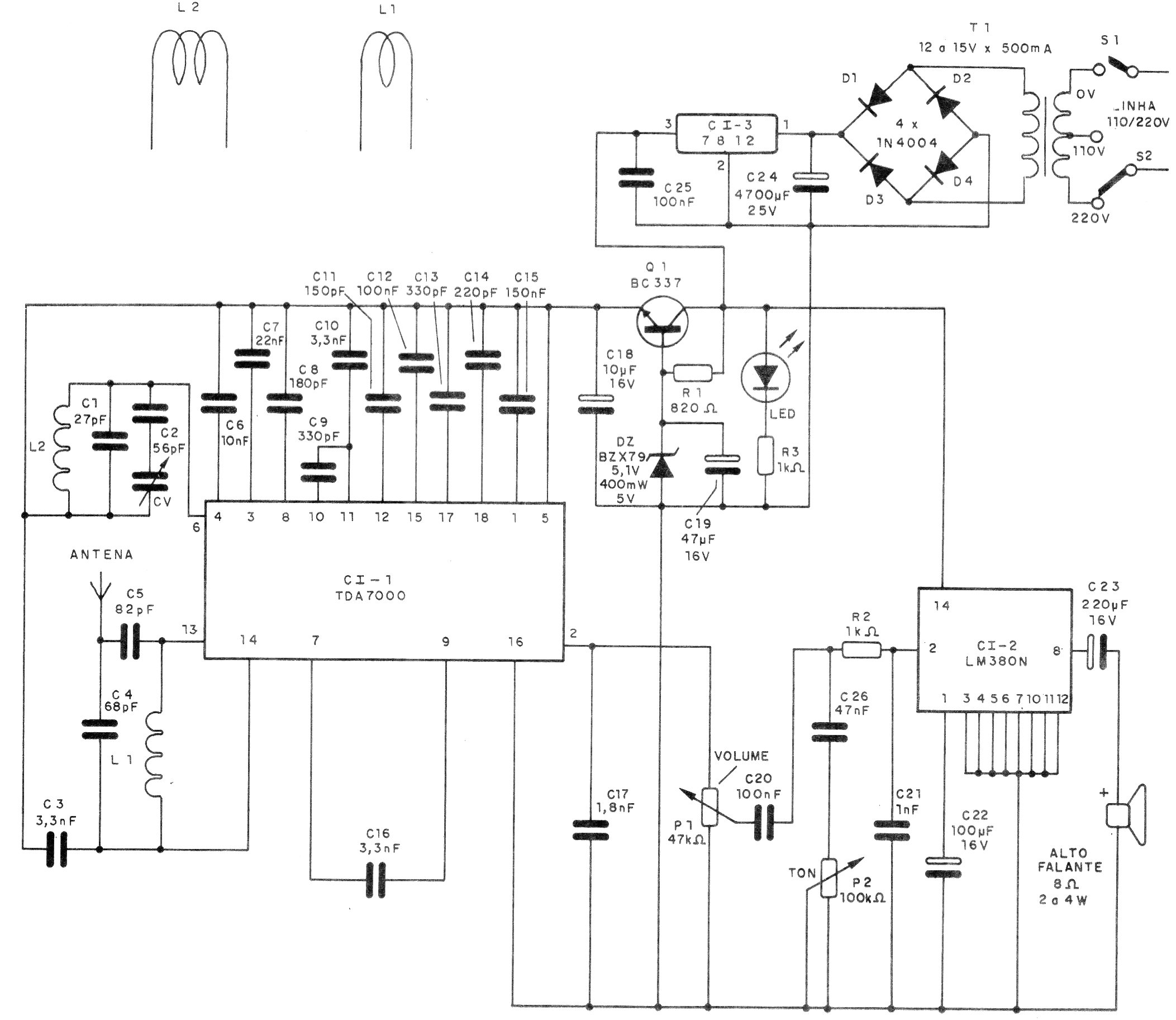

Este receptor é de uma documentação de 1992, sendo baseado no radio integrado TDA7000 e no amplificador integrado LM380. Outros amplificadores podem ser usados e com isso podem ser obtidas versões mais modernas do mesmo circuito. Na figura temos detalhes das bobinas que têm aproximadamente 0,5 cm de diâmetro. Os capacitores do setor de alta frequência devem ser cerâmicos.
