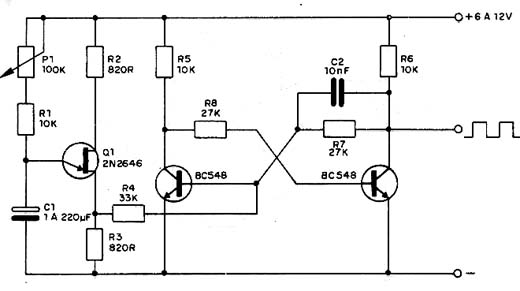

O circuito apresentado tem um oscilador unijunção (de relaxação) que excita um biestável com dois transistores. A frequência, que pode variar entre alguns hertz e algumas dezenas de quilohertz depende de C1. O circuito pode ser alimentado por tensões de 6 a 12 V e eventualmente R4 deve ser alterado para se obter excitação conveniente. Se bem que os unijunções já não sejam muito usados, o circuito tem finalidade didática.
![Unijunção Biestável Unijunção Biestável](/images/stories/banco/cir0110_01.jpg)
Unijunção Biestável
