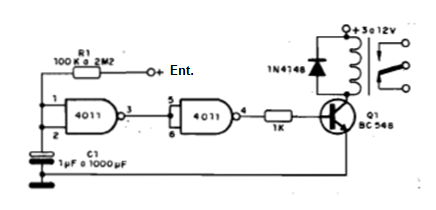

A ideia deste Shield é acionar um relé com um retardo após o momento em que determinada saída de um microcontrolador é levada ao nível alto. Este circuito oferece temporizações (timer) que vão de alguns segundos a perto de uma hora, dependendo do valor de R1 e de C1. Para longas temporizações o capacitor deve ser de boa qualidade, pois fugas podem impedir o funcionamento do circuito. O relé pode ser de 3 a 12 V com corrente máxima de bobina de 100 mA. A alimentação do integrado é feita nos pinos 14 (positivo) e 7 (negativo) com 5 V. Pode ser usado o 4001 com funcionamento semelhante. Veja que a saída usada deve permanecer no nível alto até o momento em que o circuito é acionado e depois pelo tempo em que desejamos que ele fique acionado.
