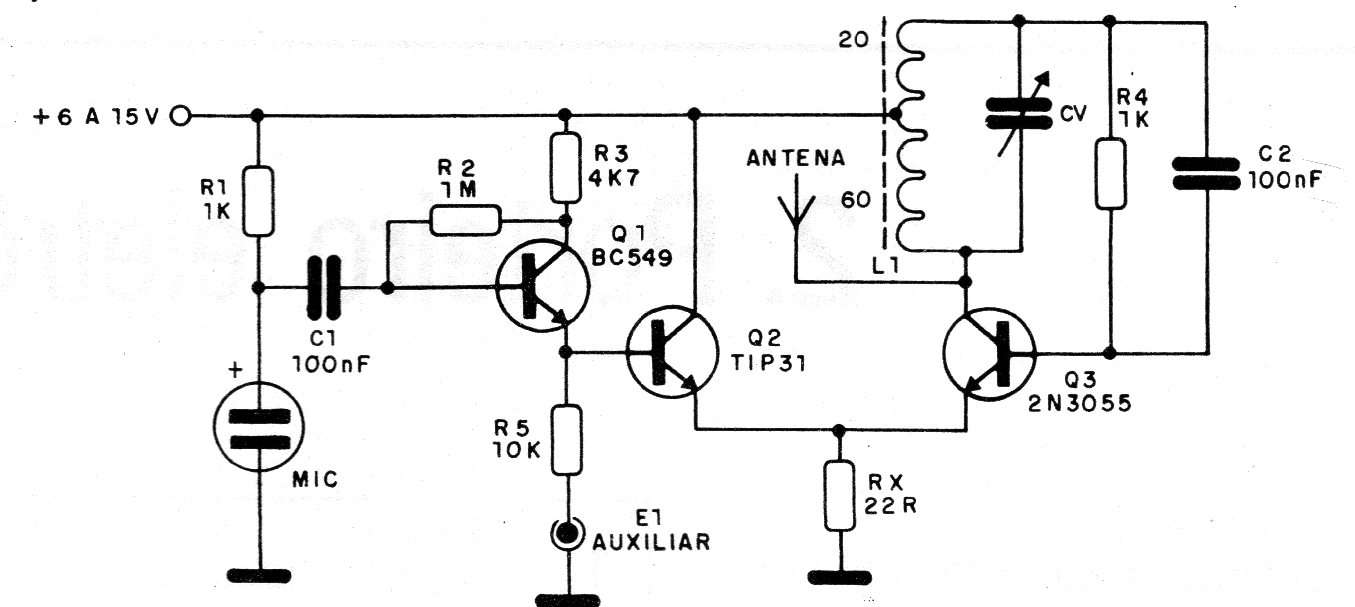

Este pequeno transmissor que encontramos numa documentação de 1988, tem um alcance que depende da antena e da sensibilidade do receptor. O circuito tem alimentação por fonte de 6 a 12 V e a bobina consiste em 20 + 60 espiras de fio 28 num bastão de ferrite e a sintonia é feita por variável de rádio AM. A modulação vem de um microfone de eletreto. O transistor de potência deve ser dotado de dissipador de calor.
