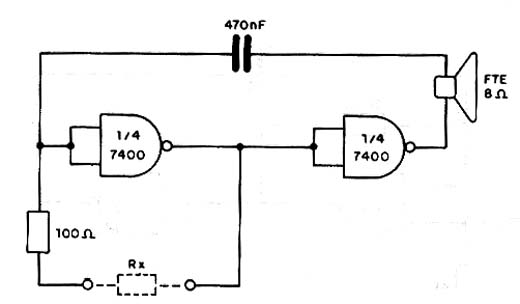

O tom emitido pelo pequeno alto-falante de 8 ? depende da resistência entre as pontas de prova. O circuito oscilará com resistências até pouco mais de 1 k. O circuito deve ser alimentado com tensão de 5 V. Veja nas seções de informações a pinagem do 7400 para executar a montagem.
![Provador de Continuidade Sonoro TTL Provador de Continuidade Sonoro TTL](/images/stories/banco/cir0107_01.jpg)
Provador de Continuidade Sonoro TTL
