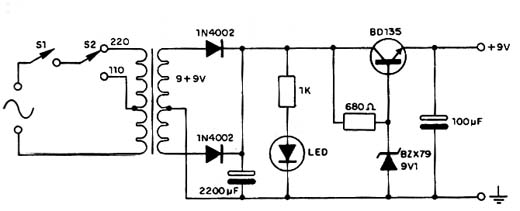

O circuito mostrado é de um fonte regulada que pode fornecer tensões de 9 V fixas sob cargas até uns 100 mA. Este circuito se destina à alimentação de aparelhos que utilizam baterias de 9 V ou mesmo 4 pilhas pequenas (AA ou AAA). O circuito também pode ser modificado para fornecer 6 V de saída, bastando trocar o zener (sem a necessidade de trocar o transformador). O transformador pode ter secundários de 9 0ou 12 V com corrente de 100 mA ou mais. O transistor BD135 precisará de um pequeno radiador de calor se a carga estiver acima de 50 mA.
Eliminador de Baterias de 9 V
