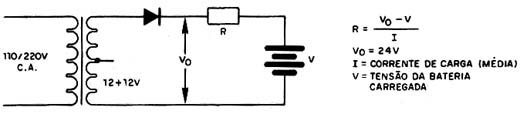

Este circuito serve para a carga de baterias chumbo-ácido de 6 as 12 V. A corrente é determinada pelo valor de R segundo as fórmulas dadas junto ao diagrama. O transformador deve ter uma corrente maior do que a desejada no processo de carga. O circuito não possui limitação de corrente e nem indicadores que avisam quando a bateria está carregada, pois se trata de algo bastante simples, que deve ser utilizado em situações de emergência. O diodo pode ser o 1N4004 para correntes até 1 A e 1N5404 para correntes até 3 A.
Carregador Simples de Baterias
