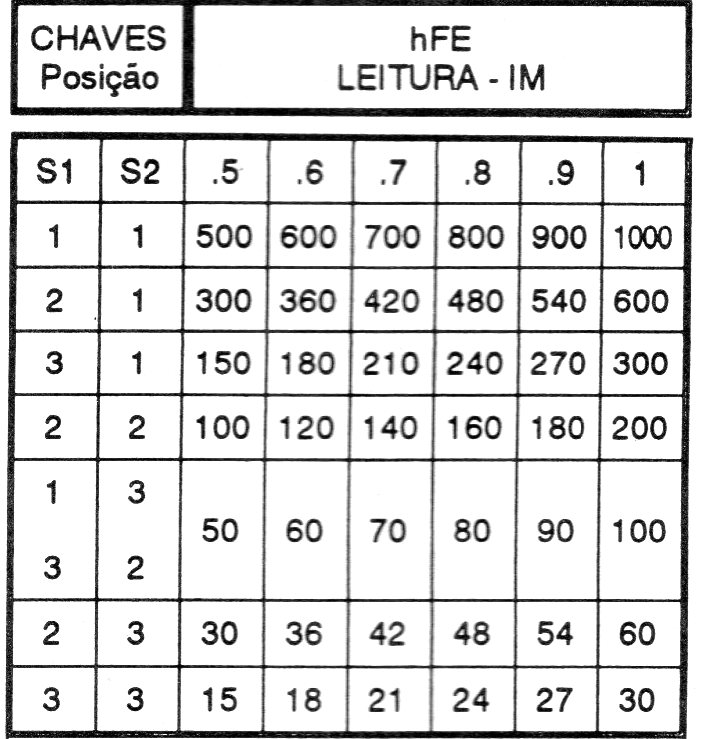

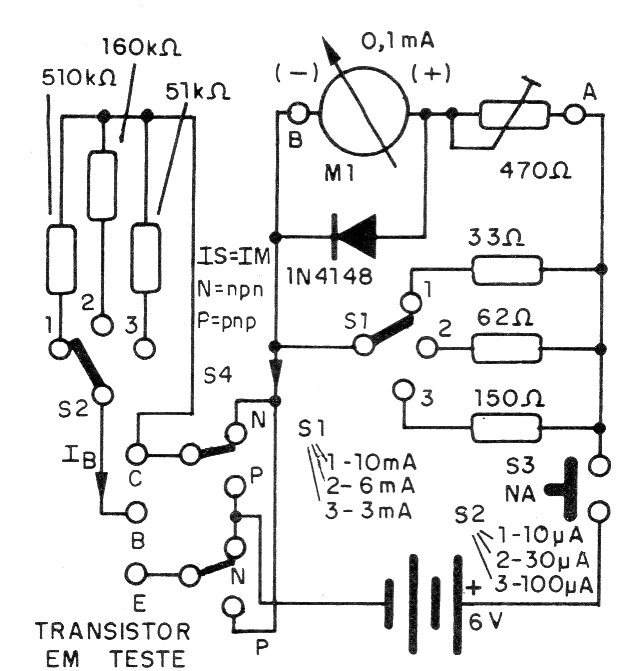

Encontramos este circuito numa publicação de 1993. O circuito é muito simples e na falta do instrumento a escala correspondente de um multímetro pode ser utilizada. O circuito mede os ganhos de transistores comuns tanto NPN como PNP e é alimentado por 4 pilhas. A precisão da leitura dependerá da precisão dos resistores usados junto a S2. Uma tabela de leituras de ganho em função da corrente é dada junto ao diagrama.
